ชุดทดสอบกรวยที่ตกต่ำ

ชุดทดสอบกรวยที่ตกต่ำ

ชุดทดสอบกรวยที่ตกต่ำจะดำเนินการโดยเติมกรวยที่ตกต่ำด้วยคอนกรีตผสมสดใหม่ซึ่งมีแท่งด้วยก้านเหล็กในสามชั้น คอนกรีตจะถูกปรับระดับด้วยด้านบนของกรวยที่ตกต่ำกรวยจะถูกลบออกและการตกต่ำของตัวอย่างจะถูกวัดทันที

SM Series Slump Cone
แผ่นฐานโลหะ SM-BP/C พร้อมที่หนีบและสะพานวัด
SC-R24 SCOOP
TR-S600 Steel Tamping Rod, Dia 16*600 มม.

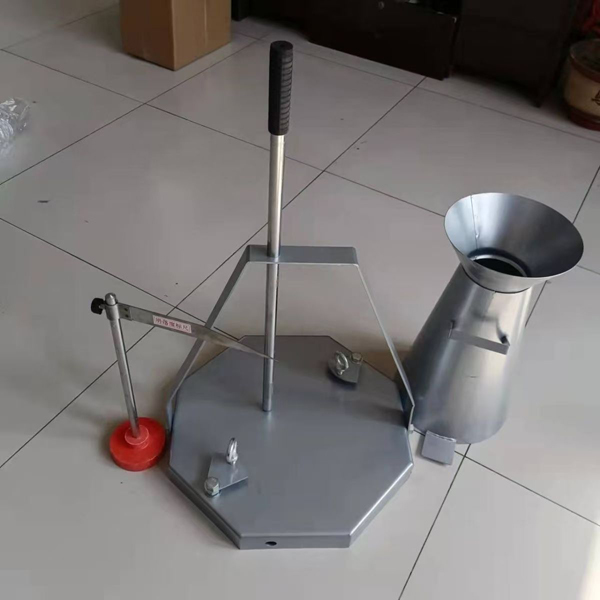

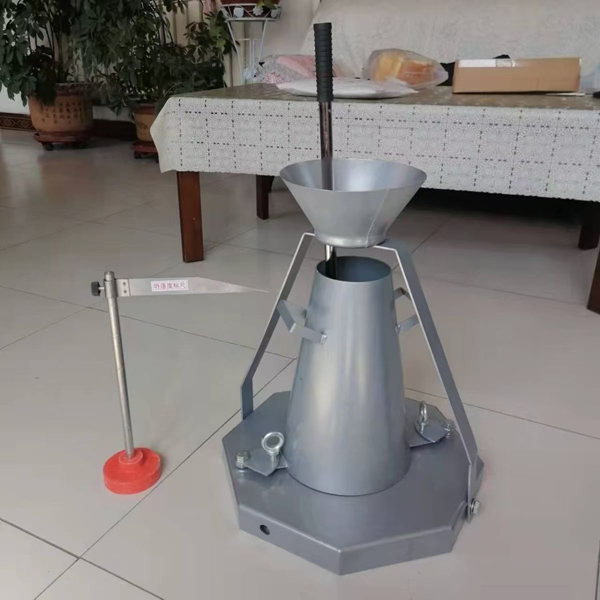

ชุดทดสอบกรวยพกพาแบบพกพาพร้อมแผ่นฐานโลหะ SM-BP/C และก้าน tamping tramping หนีบที่ฐานถือกรวยสำหรับการเติมและ tamping หลังจากลบกรวยแล้วที่จับจะเพิ่มขึ้นเหนือชิ้นงานและวัดการตกต่ำโดยใช้สเกล 22 ซม. ที่สลักขึ้นโดยเพิ่มขึ้น 1 ซม. ที่ส่วนท้ายของก้าน ชุดของส่วนประกอบถูกติดตั้งเข้าด้วยกันเพื่อการพกพาได้ง่ายชุดทดสอบกรวยกรวย

มาตรฐาน: BS 1881, PR EN 12350-2, ASTM C143

ความหนา 2.0 มม. การเชื่อมที่ไร้รอยต่อ

• ชุดการทดสอบกรวยที่ตกต่ำชุดคอนกรีตจะประกอบไปด้วยกรวยที่ตกต่ำด้วยด้ามจับที่ทำจากแผ่นเหล็กอ่อนแทมมิ่งเหล็กชุบโครเมี่ยมที่มีเส้นผ่านศูนย์กลาง 16 มม. ยาว x 600 มม. ยาวกลมที่ปลายด้านหนึ่ง

• แม่พิมพ์สำหรับชิ้นงานทดสอบจะอยู่ในรูปของ frustum ของกรวยที่มีขนาดภายในขนาดเส้นผ่านศูนย์กลางด้านล่าง: เส้นผ่านศูนย์กลางสูงสุด 20 ซม.: ความสูง 10 ซม.: 30 ซม.

• แม่พิมพ์จะถูกสร้างขึ้นจากโลหะที่มีความหนาอย่างน้อย 1.6 มม. (16 SWG) และด้านบนและด้านล่างจะเปิดและในมุมที่เหมาะสมกับแกนของกรวย แม่พิมพ์จะมีพื้นผิวภายในที่เรียบ มันจะได้รับชิ้นส่วนเท้าที่เหมาะสมกับแผ่นฐานและยังจัดการเพื่ออำนวยความสะดวกในการยกมันจากตัวอย่างการทดสอบคอนกรีตหล่อในทิศทางแนวตั้งตามที่การทดสอบกำหนด

• แม่พิมพ์จะได้รับคู่มือที่เหมาะสม หน่วยจะได้รับการจัดเตรียม cleats & swivel ที่จับ แทมมิ่งก้าน: ก้านแทมมิ่งจะเป็นเหล็กขนาดเส้นผ่าศูนย์กลาง 16 มม. ยาว 60 ซม. และโค้งมนที่ปลายด้านหนึ่ง

• มาพร้อมกับใบรับรองการทดสอบเพื่อความสอดคล้อง

• มาตรฐาน: EN 12350-2 / EN 12350-8: 2009 / ASTM C143 / BS 1881: 102 / AASHTO T119 NF P18-305 / UNE 7103 / UNI 9418 กรวยตก, ชุดสมบูรณ์เหมาะสำหรับห้องปฏิบัติการ ชุดทดสอบกรวยที่ตกต่ำใช้เพื่อกำหนดความสามารถในการทำงานและความสอดคล้องของคอนกรีตสด

  การทดสอบรวมถึง:

  01 Cone Slump,“ Stainless Steel” ทำ

  02 แทมมิ่งก้านเหล็กชุบสังกะสี DIA 16 x 600 มม.

  03 ช่องกรวยที่ตกต่ำเหล็กชุบสังกะสี

  04 สเกลที่จบการศึกษาระดับบัณฑิตศึกษา“ จารึกไว้เพิ่มขึ้น 0,5 ซม.” ด้วยก้านการเลื่อนแบบเลื่อน

  05 ฐานเหล็กชุบสังกะสีสมบูรณ์

  06 อลูมิเนียมตัก 500 ซีซีกำลังการผลิต
