ผู้ทดสอบวัสดุการทดสอบสากลแบบเซอร์โวระดับมืออาชีพ

คอมพิวเตอร์เครื่องทดสอบสากลไฮดรอลิกอัตโนมัติ

1. ผู้ดูแลต้องการความสนใจ

โปรดอ่านคู่มือนี้อย่างระมัดระวังก่อนใช้อุปกรณ์นี้และเก็บไว้เพื่อวัตถุประสงค์ในการอ้างอิงในอนาคต

ข้อกำหนดสภาพแวดล้อมการติดตั้ง

① อุณหภูมิสภาพแวดล้อม 10 ℃ ~ 35 ℃

② ความชื้นสัมพัทธ์ไม่เกิน 80%

③ ไม่มีการสั่นสะเทือนไม่มีการกัดกร่อนไม่มีสภาพแวดล้อมการรบกวนแม่เหล็กไฟฟ้าที่แข็งแกร่ง

④ ระดับควรไม่เกิน 0.2 มม./1,000 มม.

⑤ ควรมีพื้นที่ประมาณ 0.7 ม. อุปกรณ์จะต้องมีการต่อสายดินอย่างน่าเชื่อถือ

ข้อกำหนดด้านพลังงาน

อุปกรณ์นี้ใช้ 380V สามเฟสสี่สาย (นอกเหนือจากเคล็ดลับอื่น ๆ ) กระแสสลับ (AC) ความเสถียรของแรงดันไฟฟ้าไม่เกิน± 10% ของแรงดันไฟฟ้าที่ได้รับการจัดอันดับกระแสที่อนุญาตของซ็อกเก็ตจะต้องไม่เกิน 10A

ความต้องการน้ำมันไฮดรอลิก

อุปกรณ์ใช้น้ำมันไฮดรอลิกมาตรฐานเป็นของเหลวในการทำงาน: เมื่ออุณหภูมิห้องสูงกว่า 25 ℃โดยใช้น้ำมันไฮดรอลิกต่อต้านการสวมใส่หมายเลข 68 เมื่ออุณหภูมิห้องต่ำกว่า 25 ℃โดยใช้น้ำมันไฮดรอลิกต่อต้านการสวมใส่หมายเลข 46

ในฤดูหนาวเมื่ออุณหภูมิห้องต่ำเกินไปหลังจากเปิดเครื่องโปรดอุ่นอุปกรณ์ (เริ่มมอเตอร์ปั๊มน้ำมัน) เป็นเวลา 10 นาที เมื่อใช้บ่อยน้ำมันไฮดรอลิกควรถูกแทนที่ครึ่งปีไม่ว่าจะเป็นถังน้ำมันเชื้อเพลิงและตัวกรองควรทำความสะอาดหรือไม่ถูกตัดสินจากระดับมลพิษ

อุปกรณ์นี้ไม่สามารถใช้น้ำมันเครื่องน้ำมันเบนซินหรือน้ำมันอื่น ๆ แทนได้ ความล้มเหลวของส่วนประกอบไฮดรอลิกเนื่องจากน้ำมันที่ไม่เหมาะสมจะไม่รวมอยู่ในขอบเขตของการรับประกัน

เกี่ยวกับการหยุดฉุกเฉิน

ในกรณีฉุกเฉินในการติดตั้งการทำงานเช่นวาล์วโซลินอยด์ไม่สามารถปล่อยการทำงานที่ผิดปกติของมอเตอร์ซึ่งอาจทำให้เกิดความเสียหายต่อเครื่องหรือการบาดเจ็บของผู้ทดสอบโปรดปิดเบรกเกอร์วงจร

ความแม่นยำ

อุปกรณ์ได้รับการปรับเทียบอย่างแน่นอนก่อนออกจากโรงงานอย่าปรับพารามิเตอร์การสอบเทียบ ข้อผิดพลาดในการวัดเพิ่มขึ้นเนื่องจากการปรับที่ไม่ได้รับอนุญาตสำหรับพารามิเตอร์การสอบเทียบจะไม่รวมอยู่ในขอบเขตของการรับประกัน คุณสามารถติดต่อกับแผนกกำกับดูแลคุณภาพท้องถิ่นเพื่อการสอบเทียบตามระดับความแม่นยำของอุปกรณ์

แรงสูงสุด

กำหนดช่วงการวัดอุปกรณ์ตามฉลากอุปกรณ์ช่วงการวัดจะถูกปรับในโรงงานอย่าเปลี่ยนพารามิเตอร์ช่วงการปรับพารามิเตอร์ช่วงอาจส่งผลให้เกิดแรงขับอุปกรณ์มีขนาดใหญ่มากซึ่งทำให้เกิดความเสียหายต่อชิ้นส่วนเชิงกลหรือแรงออกมีขนาดเล็ก

2. บทนำทั่วไป

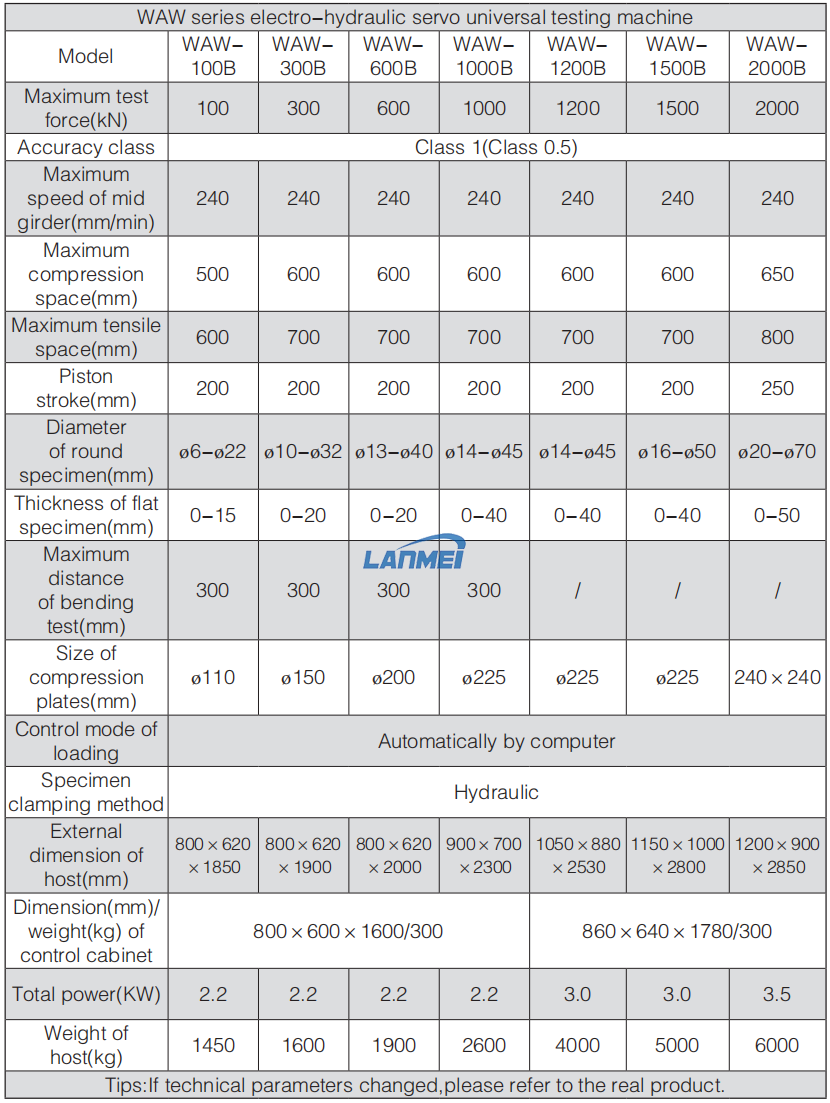

WAW ซีรีส์ Electro-Hydraulic Servo Universal Testing Machine

WAW ซีรีส์ Electro-Hydraulic Servo Universal Testing Machine ขึ้นอยู่กับ GB/T16826-2008“ Electro-Hydraulic Servo Universal Testing Machine,” JJG1063- 2010″ Electro-Hydraulic Testing Machine. พัฒนาและผลิตขึ้นอยู่กับว่า GB

ISO, ASTM, DIN, JIS และมาตรฐานอื่น ๆ

คุณสมบัติของ WAW Series Electro-Hydraulic Servo Universal Testing Machine (Type B):

① การทดสอบใช้โหมดควบคุมอัตโนมัติของไมโครคอมพิวเตอร์โดยใช้ฟังก์ชั่นของอัตราความเครียดอัตราความเครียดการบำรุงรักษาความเครียดและการบำรุงรักษาความเครียด

② ใช้เซ็นเซอร์ฮับและก้านที่มีความแม่นยำสูงเพื่อวัดกำลัง

③ โฮสต์ที่ใช้โครงสร้างเชิงพื้นที่สี่คอลัมน์และสกรูสองตัวทดสอบ

④ สื่อสารกับพีซีโดยอินเทอร์เฟซการสื่อสารอีเธอร์เน็ตความเร็วสูง

⑤ จัดการข้อมูลทดสอบตามฐานข้อมูลมาตรฐาน

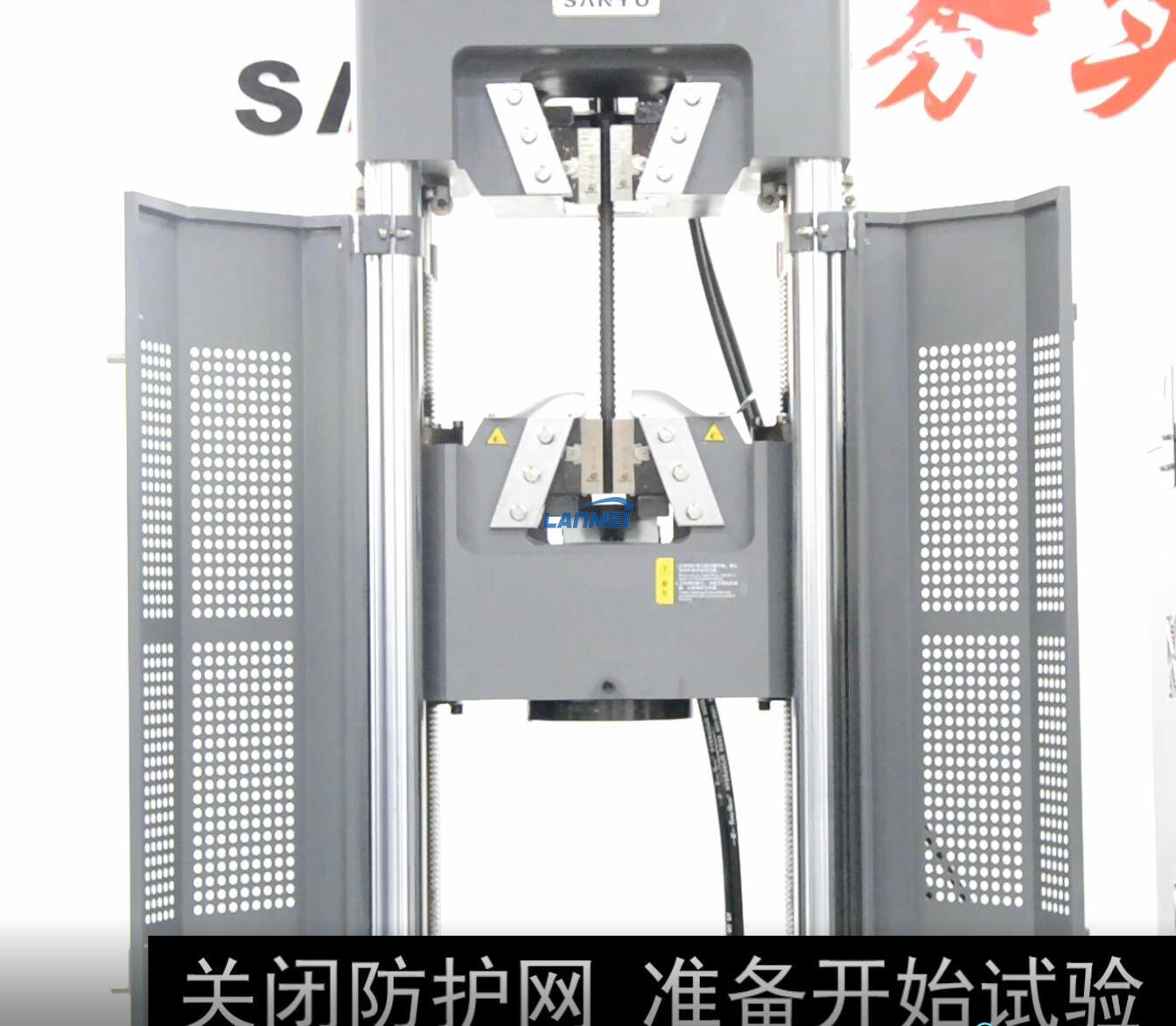

⑥ ความแข็งแรงสูงความเหนียวสูงและตาข่ายป้องกันที่สวยงามเพื่อการป้องกันความปลอดภัย

4. การติดตั้งและการว่าจ้าง

เตรียมเครื่องมือติดตั้ง

ตรวจสอบอุปกรณ์เสริมที่แนบมากับอุปกรณ์ตามรายการบรรจุภัณฑ์และตรวจสอบว่าอุปกรณ์เสริมนั้นสมบูรณ์แบบเตรียมไขควงแบบปรับได้เครื่องประแจที่ปรับได้และชุดประแจมุมภายในหกชุด

แก้ไขเครื่องยนต์หลัก

แก้ไขอุปกรณ์ตามพารามิเตอร์คงที่ของมูลนิธิโดยอ้างอิงถึงการวาดรูปฐาน (ดูพารามิเตอร์และคำแนะนำของการวาดรากฐานในภาคผนวกของคู่มือนี้เพื่อดูรายละเอียด) คลายเกลียวข้อต่อท่อของปลั๊กน้ำมันโปรดรักษาความปลอดภัยเพื่อหลีกเลี่ยงการสูญเสีย การเชื่อมต่อจะต้องใกล้ชิดและแผ่นลงในเครื่องซักผ้าปิดผนึก

การเชื่อมต่อวงจรน้ำมัน

เติมน้ำมันไฮดรอลิกในปริมาณที่เหมาะสมตามเครื่องหมายบนถังน้ำมัน (รออย่างน้อย 3 ชั่วโมงก่อนที่จะใช้อย่างเป็นทางการหลังจากเติมน้ำมันไฮดรอลิกเพื่ออำนวยความสะดวกในการปล่อยฟองสบู่ในน้ำมันไฮดรอลิกด้วยตัวเอง) หลังจากเติมน้ำมันไฮดรอลิก ท่อส่งปะเก็นหนึ่งอันต้องใส่ระหว่างท่อและรอยต่อและยึดข้อต่อด้วยประแจดังที่แสดงให้เห็นว่าปลั๊กน้ำมันที่คลายเกลียวของท่อโปรดให้ความปลอดภัยเพื่อหลีกเลี่ยงการสูญเสียและทำให้เกิดความไม่สะดวกของเครื่องเคลื่อนย้ายในอนาคต เมื่อเคลื่อนย้ายอุปกรณ์โปรดฉีกท่อและปิดผนึกด้วยปลั๊กน้ำมันอย่างใกล้ชิด

การเชื่อมต่อไฟฟ้า

ถอดสายข้อมูลทั้งหมดตามสายข้อมูลที่สอดคล้องกับอินเทอร์เฟซในตู้ควบคุมด้านซ้าย โปรดเชื่อมต่อสายไฟอย่างเคร่งครัดตามฉลากที่แนบมา สายไฟ NULL (บรรทัด 4) ของสายไฟสี่เฟสสามเฟสห้ามมิให้มีการเชื่อมต่อผิดอย่างเคร่งครัด

เปิดแพ็คเกจคอมพิวเตอร์ติดตั้งคอมพิวเตอร์ (ขั้นตอนนี้เหมาะสำหรับรุ่นที่มีคอมพิวเตอร์เท่านั้น) จากนั้นติดตั้งปลายด้านหนึ่งของสายการสื่อสาร RS-232 บนคอนโทรลเลอร์อีกด้านหนึ่งติดตั้งบนคอมพิวเตอร์ โปรดอย่าเปลี่ยนคอมพิวเตอร์พร้อมกับอุปกรณ์ (เคล็ดลับ: ขั้นตอนนี้ไม่จำเป็นสำหรับประเภทคอมพิวเตอร์อุตสาหกรรม)

เปิดแพ็คเกจเครื่องพิมพ์และติดตั้งเครื่องพิมพ์ตามคำแนะนำการติดตั้งที่แนบมากับเครื่องพิมพ์ (ขั้นตอนนี้ใช้ได้เฉพาะกับรุ่นที่มีเครื่องพิมพ์ภายนอก) หลังจากติดตั้งเครื่องพิมพ์และเชื่อมต่อกับคอมพิวเตอร์วางไว้ในตำแหน่งที่สะดวก (ไดรเวอร์เครื่องพิมพ์จะถูกบันทึกไว้บนดิสก์ท้องถิ่นของคอมพิวเตอร์

การดำเนินการครั้งแรกและการว่าจ้าง

หลังจากการติดตั้งไฟฟ้าเสร็จสิ้นแล้วให้เปิดเครื่องใช้อุปกรณ์เปิดอุปกรณ์ใช้แผงควบคุมบนตู้ควบคุมหรือกล่องควบคุมเพื่อเพิ่มระยะทางไกล (ถ้าลำแสงตกลงมาคุณควรหยุดการทำงานทันทีและปรับลำดับเฟสพลังงาน) ถ้ามันมีปริมาณคุณควรถอนการติดตั้งและหยุดเพื่อตรวจสอบแก้ไขปัญหา; ถ้าไม่ให้ขนถ่ายจนกระทั่งลูกสูบลงไปที่ตำแหน่งปกติการว่าจ้างจะสิ้นสุดลง

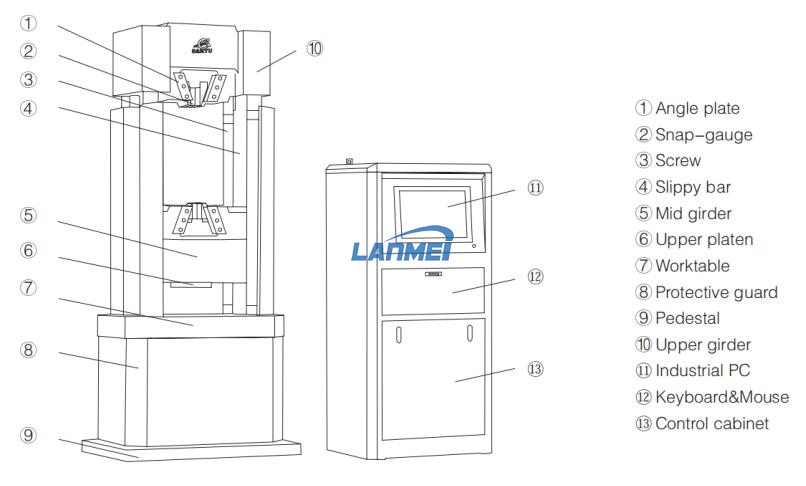

แผนภาพอุปกรณ์
