คำอธิบายผลิตภัณฑ์
ห้องปฏิบัติการวิเคราะห์ตะแกรงความดันลบ
แบบจำลองยูทิลิตี้เปิดเผยเครื่องมือวิเคราะห์หน้าจอความดันเชิงลบสำหรับการวัดความละเอียดของปูนซีเมนต์ซึ่งเป็นรูปแบบใหม่ เครื่องมือวิเคราะห์หน้าจอความดันลบสำหรับการวัดความละเอียดของซีเมนต์ส่วนใหญ่เป็นลักษณะที่ปากเจ็ทอากาศของเครื่องมือวิเคราะห์หน้าจอความดันลบสำหรับการวัดความละเอียดของซีเมนต์จะเปลี่ยนเป็นร่องรูปแตรที่มีความกว้างไม่เท่ากันจากร่องที่มีความกว้างเท่ากัน; ความยาวของเครื่องมือวิเคราะห์หน้าจอความดันลบสำหรับการวัดความละเอียดของซีเมนต์ระหว่างความยาวของเครื่องมือวิเคราะห์หน้าจอในเยอรมนีตะวันตกและในประเทศจีนเป็นประเภทที่ยอดเยี่ยม ขนาดของหน้าจอทดสอบและขนาดของที่นั่งหน้าจอจะถูกปรับอย่างสอดคล้องกัน การออกแบบใหม่ช่วยเพิ่มการกระจายของปริมาณอากาศของปากเจ็ทอากาศบนผ้าหน้าจอและมุมที่ตายแล้วไม่ได้เกิดขึ้นได้ง่ายเพื่อให้มั่นใจถึงความแม่นยำของการทดสอบ ขนาดของหน้าจอทดสอบและที่นั่งหน้าจอลดลง ดังนั้นระดับสูญญากาศของระบบการวิเคราะห์หน้าจอจึงได้รับการปรับปรุงประสิทธิภาพการวิเคราะห์หน้าจอได้รับการปรับปรุงให้ดีขึ้นเวลาทดสอบจะสั้นลงและความแม่นยำของผลการทดลองจะมั่นใจได้อีก
1. ใช้

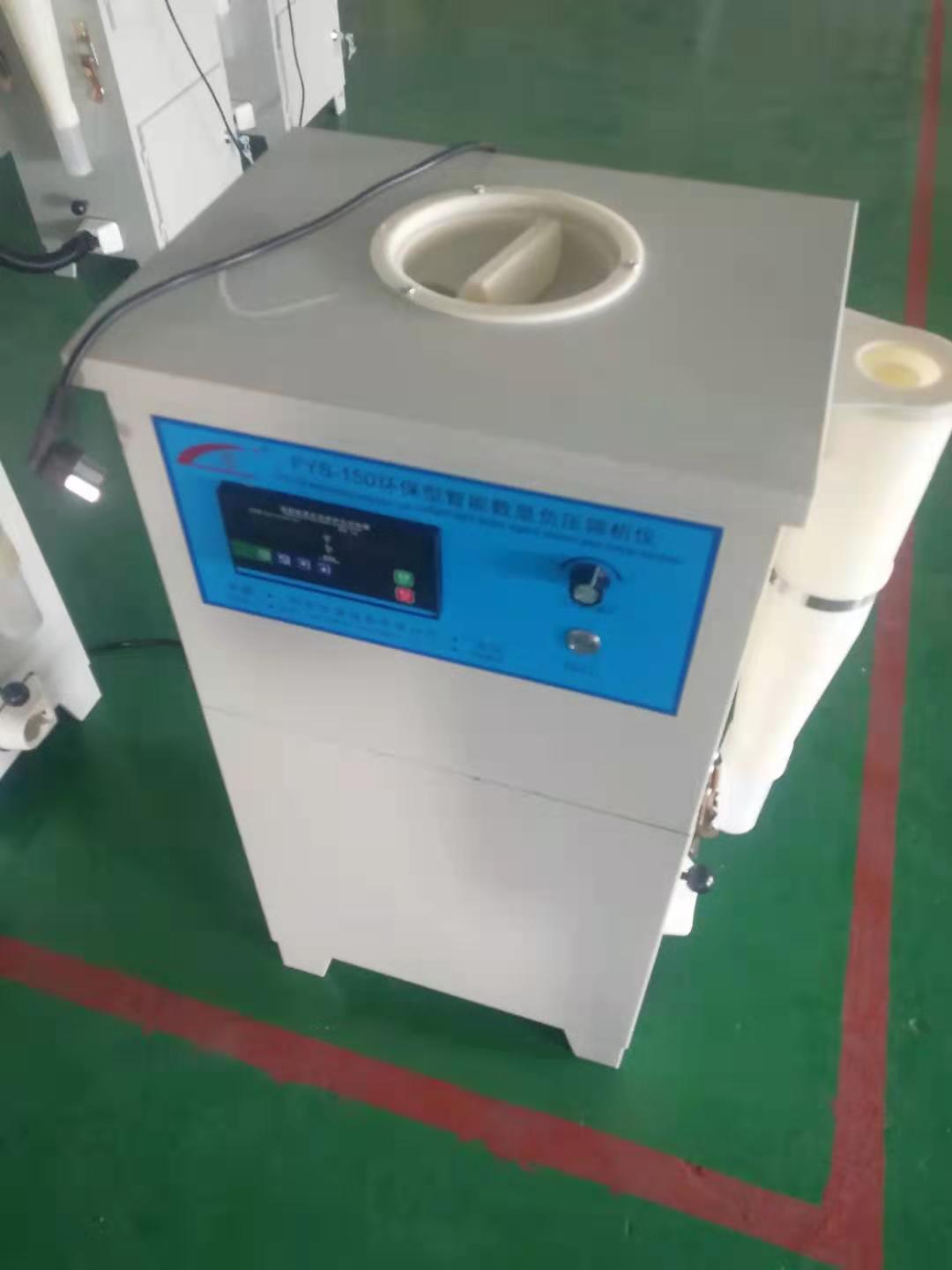

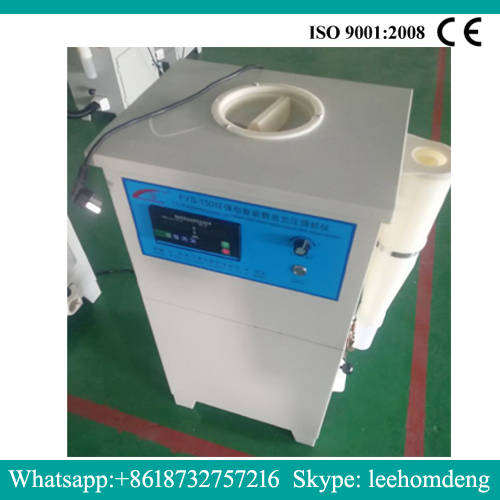

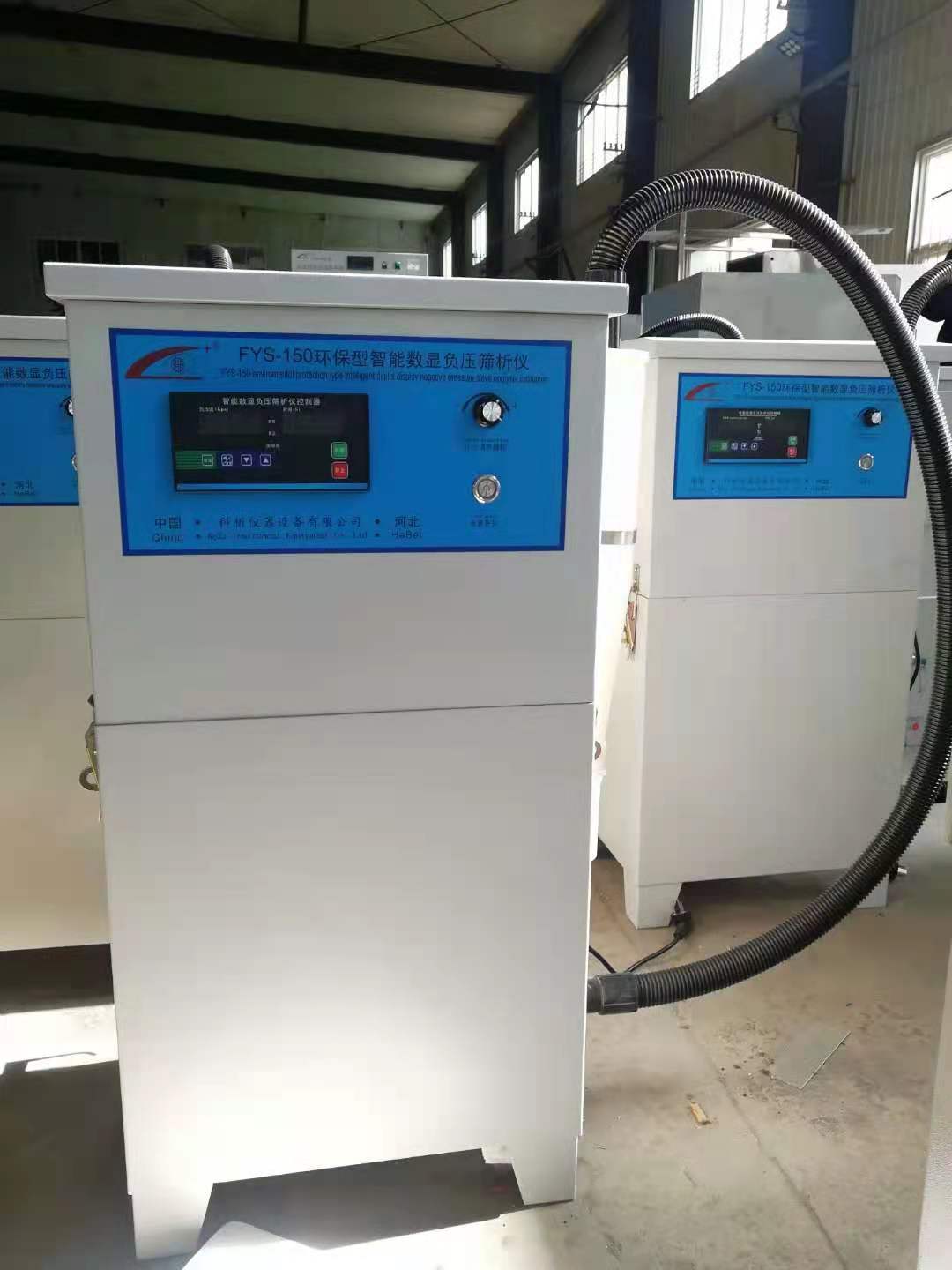

FYS150 เครื่องวิเคราะห์ตะแกรงความดันลบเป็นเครื่องมือพิเศษสำหรับการวิเคราะห์ตะแกรงตามมาตรฐานระดับชาติ GB1345-91 "วิธีการตรวจสอบความละเอียดปูนซีเมนต์80μmวิธีการวิเคราะห์ตะแกรง80μm" มันมีโครงสร้างที่เรียบง่ายการประมวลผลอัจฉริยะและการทำงานที่สะดวกความแม่นยำสูงและการทำซ้ำที่ดี คุณสมบัติเช่นการลดการใช้พลังงาน มันเป็นเครื่องมือที่ขาดไม่ได้สำหรับโรงงานปูนซีเมนต์ บริษัท ก่อสร้างสถาบันวิจัยวิทยาศาสตร์และมหาวิทยาลัยและวิทยาลัยที่มีสาขาวิชาปูนซีเมนต์
2. พารามิเตอร์ทางเทคนิค
1. การวิเคราะห์ตะแกรงความละเอียดการทดสอบ: 80μm
2. การคัดกรองและการวิเคราะห์เวลาควบคุมอัตโนมัติ 2 นาที (การตั้งค่าจากโรงงาน)
3. ช่วงการปรับความดันลบการทำงาน: 0 ถึง -10000pa
4. ความแม่นยำในการวัด: ± 100pa
5. ความละเอียด: 10pa
6. สภาพแวดล้อมการทำงาน: อุณหภูมิ 0 ~ 50 ° C ความชื้น <85%RH <>
7. ความเร็วหัวฉีด: 30 ± 2R /นาที
8. ระยะห่างระหว่างการเปิดหัวฉีดและหน้าจอ: 2-8 มม.
9. เพิ่มตัวอย่างซีเมนต์: 25g
10. แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 220V ± 10%
11. การใช้พลังงาน: 600W
12. เสียงทำงาน≤75dB
13. น้ำหนักสุทธิ: 40 กก.
3. หลักการโครงสร้าง
เครื่องวิเคราะห์ตะแกรงความดันลบส่วนใหญ่ประกอบด้วยกล่องฐานตะแกรงเครื่องดูดฝุ่นอุปกรณ์เก็บรวบรวมฝุ่นไซโคลนและคอนโทรลเลอร์ดิจิตอลดิจิตอลอัจฉริยะ กล่องเป็นโครงสร้างหลักของเครื่องมือ ทุกชิ้นส่วนและส่วนประกอบได้รับการติดตั้งในกล่อง ฐานตะแกรงติดตั้งมอเตอร์ซิงโครนัสหัวฉีดท่อแข็ง ฯลฯ และการทดสอบตะแกรงและฝาปิดตะแกรงจะถูกวางไว้ ปลายล่างของท่อแข็งเชื่อมต่อกับทางเข้าอากาศของพายุไซโคลนด้วยท่อและพอร์ตขนาดเล็กเชื่อมต่อกับตัวควบคุมความดันลบด้วยท่อ เครื่องดูดฝุ่นทำหน้าที่เป็นแหล่งที่มาของแรงดันลบ พอร์ตการดูดเชื่อมต่อกับเต้าเสียบอากาศของพายุไซโคลนและมอเตอร์สามารถปรับได้อย่างไร้ที่ติผ่านปุ่มปรับความดันบนแผงควบคุมเพื่อเปลี่ยนแรงดันลบการทำงานของเครื่องมือได้ตลอดเวลา อุปกรณ์สะสมฝุ่นไซโคลนประกอบด้วยหลอดพายุไซโคลนและขวดเก็บฝุ่น การกำหนดค่าของพายุไซโคลนช่วยเพิ่มประสิทธิภาพการรวบรวมฝุ่นอย่างมากดังนั้น 95% ของฝุ่นซีเมนต์จะตกอยู่ในขวดเก็บฝุ่นซึ่งจะช่วยลดจำนวนการทำความสะอาดฝุ่นของเครื่องดูดฝุ่น เวลาถูกควบคุมโดยโปรแกรมในคอนโทรลเลอร์เพื่อให้เครื่องมือสามารถหยุดโดยอัตโนมัติหลังจากทำงานเป็นเวลา 2 นาที (การตั้งค่าจากโรงงาน) หลังจากเริ่มต้นเครื่องวิเคราะห์ตะแกรงความดันลบเครื่องดูดฝุ่นและมอเตอร์แบบซิงโครนัสเริ่มทำงานเพื่อให้ด้านในของที่ยึดตะแกรงถูกเก็บไว้ภายใต้แรงดันลบ ผงซีเมนต์ละเอียดที่จะทดสอบบนตะแกรงทดสอบกลายเป็นแบบไดนามิกภายใต้การกระทำของการไหลเวียนของอากาศที่พ่นจากหัวฉีด ผงละเอียดที่มีเส้นผ่านศูนย์กลางเล็กกว่ารูรับแสงตะแกรงจะถูกดูดออกไปผ่านตะแกรงทดสอบภายใต้การดูดแรงดันลบในขณะที่ผงละเอียดที่มีเส้นผ่านศูนย์กลางอนุภาคขนาดใหญ่กว่ารูรับแสงตะแกรงยังคงอยู่บนตะแกรงทดสอบ
