ใช้เครื่องทดสอบการบีบอัดคอนกรีตคอมพิวเตอร์โดยอัตโนมัติ
การทดสอบและการดำเนินงาน
1、 อินเตอร์เฟสการทำงาน
กดตัวเลขอาหรับที่สอดคล้องกันเบา ๆ เพื่อเลือกอินเทอร์เฟซที่ต้องการ ตัวอย่างเช่นกด 4 เพื่อป้อนอินเทอร์เฟซอุปกรณ์ ที่นี่คุณสามารถเปลี่ยนข้อมูลดิบที่เกี่ยวข้องเช่นเวลาเครือข่ายภาษาการลงทะเบียน ฯลฯ กดปุ่มหมายเลข 5 เพื่อป้อนอินเทอร์เฟซการตั้งค่า ที่นี่ตามการตั้งค่าส่วนบุคคลกดปุ่มหมายเลข 1 เพื่อป้อนหน้าการเลือกข้อมูลทดสอบ กดปุ่มหมายเลข 1 เพื่อเลือกความต้านทานการบีบอัดปูนซีเมนต์และป้อนอินเตอร์เฟสการตั้งค่าส่วนบุคคลสำหรับการทดสอบกดปุ่มหมายเลข 1 เพื่อเลือกการแสดงผล X-Axis ที่บีบอัด ที่นี่คุณสามารถเลือกข้อมูลที่แสดงบนแกน x ตามการตั้งค่าส่วนบุคคลของคุณเช่นเวลาโหลดและความเครียด
2、 การสอบเทียบ
กดปุ่มหมายเลข 3 เพื่อป้อนอินเทอร์เฟซการสอบเทียบให้กดปุ่มหมายเลข 1 เพื่อเลือกอุปกรณ์และป้อนอินเทอร์เฟซระดับถัดไป ที่นี่คุณสามารถปรับแต่งช่วงอุปกรณ์และการป้องกันไฟดับ กดปุ่มหมายเลขที่สอดคล้องกันเพื่อให้การตั้งค่าเสร็จสมบูรณ์และสามารถดำเนินการทดสอบการสอบเทียบได้ หลังจากการสอบเทียบเสร็จสิ้นให้คลิกปุ่ม 1, 3 และ 5 เพื่อแก้ไขตารางการสอบเทียบจุดตรวจจับและรหัสอุปกรณ์
3、 การทดสอบ
ความต้านทานการบีบอัดปูนปูน (ตัวอย่าง)
กดตัวเลขอาหรับ 1 เพื่อเข้าสู่อินเทอร์เฟซการเลือกทดลองกดหมายเลขคีย์ 1 เพื่อเลือกความแข็งแรงของการบีบอัดของปูนซีเมนต์และป้อนอินเทอร์เฟซทดลองเพื่อเลือก 1,2,3,4,5,6 ที่สอดคล้องกันเพื่อเปลี่ยนข้อมูลการทดลอง ตัวอย่างเช่นกด 4 เพื่อปรากฏอินเทอร์เฟซการเลือกเกรดความแข็งแรง หลังจากการเลือกข้อมูลทั้งหมดเสร็จสิ้นให้คลิกคีย์ OK บนแป้นพิมพ์เพื่อป้อนการทดสอบ หากคุณต้องการออกจากการทดสอบให้กดปุ่ม Return ที่ด้านซ้ายของปุ่ม OK บนแป้นพิมพ์
ความต้านทานการดัดคอนกรีต (ตัวอย่าง)
กดปุ่มหมายเลข 2 เพื่อเลือกการดัดและป้อนอินเทอร์เฟซการเลือกทดสอบ กดปุ่มหมายเลข 1 เพื่อเลือกความต้านทานการดัดคอนกรีต หลังจากป้อนอินเทอร์เฟซด้านบนให้กดปุ่มหมายเลขที่เกี่ยวข้องเพื่อปรับแต่งข้อมูล ตัวอย่างเช่นกดปุ่มหมายเลข 1 เพื่อเปลี่ยนหมายเลขทดสอบ หลังจากการตั้งค่าข้อมูลทั้งหมดเสร็จสิ้นให้กดปุ่ม OK เพื่อป้อนการทดสอบ
(สำหรับการดำเนินการโดยละเอียดโปรดดูคู่มือผู้ใช้ของคอนโทรลเลอร์แสดงผลการวัดแรง)
4、 วัตถุประสงค์หลักและขอบเขตของแอปพลิเคชัน

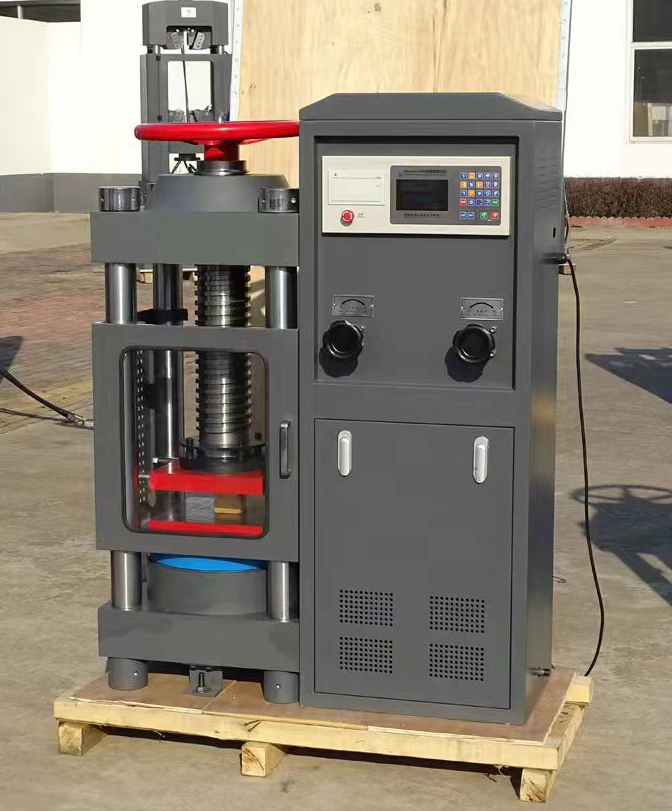

เครื่องทดสอบการบีบอัด 2000KN (ต่อไปนี้จะเรียกว่าเครื่องทดสอบ) ส่วนใหญ่ใช้สำหรับการทดสอบความดันของตัวอย่างโลหะและไม่ใช่โลหะเช่นคอนกรีต, ซีเมนต์, อิฐและหิน
เหมาะสำหรับหน่วยก่อสร้างเช่นอาคารวัสดุก่อสร้างทางหลวงสะพานเหมืองแร่ ฯลฯ
5、 สภาพการทำงาน
1. ภายในช่วง 10-30 ℃ที่อุณหภูมิห้อง
2. ติดตั้งในแนวนอนบนรากฐานที่มั่นคง
3. ในสภาพแวดล้อมที่ปราศจากการสั่นสะเทือนสื่อกัดกร่อนและฝุ่นละออง
4. แรงดันไฟฟ้าของแหล่งจ่ายไฟ 380V
6、 ข้อกำหนดหลักและพารามิเตอร์ทางเทคนิค
|
แรงทดสอบสูงสุด: |
2000kN |
ระดับเครื่องทดสอบ: |
1level |
|
ข้อผิดพลาดสัมพัทธ์ของการบ่งชี้แรงทดสอบ: |
±1%ภายใน |
โครงสร้างโฮสต์: |
ประเภทเฟรมสี่คอลัมน์ |
|
จังหวะลูกสูบ: |
0-50mm |
พื้นที่บีบอัด: |
360mm |
|
ขนาดแผ่นกดบน: |
240 × 240 มม. |
ขนาดแผ่นกดล่าง: |
240 × 240 มม. |
|
มิติโดยรวม: |
900 × 400 × 1250 มม. |
พลังงานโดยรวม: |
1.0kW (ปั๊มน้ำมันมอเตอร์ 0.75kW) |
|
น้ำหนักโดยรวม: |
650kg |
แรงดันไฟฟ้า |
380V/50HZ |
