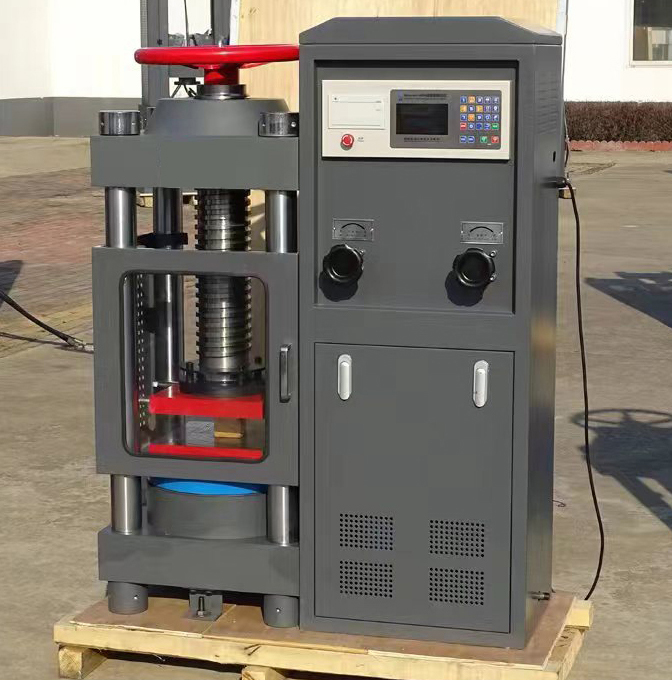

เครื่องทดสอบการบีบอัดลูกบาศก์คอนกรีต

เครื่องทดสอบการบีบอัดลูกบาศก์คอนกรีต

1, การติดตั้งและการปรับ

1. การตรวจสอบก่อนการติดตั้ง

ก่อนการติดตั้งให้ตรวจสอบว่าส่วนประกอบและอุปกรณ์เสริมนั้นสมบูรณ์และไม่เสียหายหรือไม่

2. โปรแกรมการติดตั้ง

1) ยกเครื่องทดสอบในตำแหน่งที่เหมาะสมในห้องปฏิบัติการและตรวจสอบให้แน่ใจว่าปลอกมีสายดินอย่างแน่นหนา

2) การเติมเชื้อเพลิง: ใช้ YB-N68 ในภาคใต้และใช้น้ำมันไฮดรอลิก YB-N46 ที่ใช้ในภาคเหนือด้วยความจุประมาณ 10 กิโลกรัม เพิ่มลงในตำแหน่งที่ต้องการในถังน้ำมันและปล่อยให้มันหยุดนิ่งนานกว่า 3 ชั่วโมงก่อนที่อากาศจะมีเวลาเพียงพอที่จะหมด

3) เชื่อมต่อแหล่งจ่ายไฟกดปุ่มเริ่มต้นปั๊มน้ำมันจากนั้นเปิดวาล์วส่งน้ำมันเพื่อดูว่าโต๊ะทำงานเพิ่มขึ้นหรือไม่ หากเพิ่มขึ้นแสดงว่าปั๊มน้ำมันมีน้ำมัน

3. การปรับระดับของเครื่องทดสอบ

1) เริ่มมอเตอร์ปั๊มน้ำมันเปิดวาล์วส่งน้ำมันเพิ่มแผ่นความดันต่ำกว่า 10 มม ± กริดทั้งในทิศทางแนวตั้งและแนวนอนของฐานเครื่องและใช้แผ่นยางทนน้ำมันเพื่อรองรับเมื่อน้ำไม่สม่ำเสมอ หลังจากการปรับระดับสามารถใช้งานได้

2) ทดสอบการทำงาน

เริ่มมอเตอร์ปั๊มน้ำมันเพื่อเพิ่มโต๊ะทำงาน 5-10 มิลลิเมตร ค้นหาชิ้นส่วนทดสอบที่สามารถทนต่อแรงทดสอบสูงสุดได้มากกว่า 1.5 เท่าและวางไว้ในตำแหน่งที่เหมาะสมบนตารางแผ่นความดันต่ำกว่า จากนั้นปรับมือ ล้อเพื่อให้แผ่นความดันด้านบนแยกกัน

ชิ้นทดสอบชิ้นส่วน 2-3 มม. ค่อยๆกดดันโดยการเปิดวาล์วจ่ายน้ำมัน จากนั้นใช้ค่าแรง 60% ของแรงทดสอบสูงสุดเป็นเวลาประมาณ 2 นาทีเพื่อหล่อลื่นและหมดลูกสูบถังน้ำมัน

2、 วิธีการดำเนินงาน

1. เชื่อมต่อแหล่งจ่ายไฟเริ่มมอเตอร์ปั๊มน้ำมันปิดวาล์วส่งคืนเปิดวาล์วจ่ายน้ำมันเพื่อเพิ่มโต๊ะทำงานมากกว่า 5 มม. และปิดวาล์วจ่ายน้ำมัน

2. วางชิ้นงานไว้ในตำแหน่งที่เหมาะสมบนตารางแพลนล่างปรับมือ ล้อเพื่อให้แพลนด้านบนอยู่ห่างจากชิ้นงาน 2-3 มิลลิเมตร

3. ปรับค่าความดันเป็นศูนย์

4. เปิดวาล์วส่งน้ำมันและโหลดชิ้นทดสอบด้วยความเร็วที่ต้องการ

5. หลังจากชิ้นทดสอบแตกให้เปิดวาล์วส่งคืนน้ำมันเพื่อลดแผ่นความดันที่ต่ำกว่า เมื่อสามารถลบชิ้นส่วนทดสอบให้ปิดวาล์วจ่ายน้ำมันและบันทึกค่าความต้านทานความดันของชิ้นทดสอบ

3、 การบำรุงรักษาและการบำรุงรักษา

1. การรักษาระดับของเครื่องทดสอบ

ด้วยเหตุผลบางประการระดับของเครื่องทดสอบอาจได้รับความเสียหายดังนั้นจึงควรตรวจสอบระดับเป็นประจำ หากระดับเกินช่วงที่ระบุควรมีการปรับใหม่

2. เครื่องทดสอบควรเช็ดทำความสะอาดเป็นประจำและควรใช้น้ำมันต่อต้านสนิมจำนวนเล็กน้อยกับพื้นผิวที่ไม่ได้ทาสีหลังจากเช็ดทำความสะอาด

3. ลูกสูบของเครื่องทดสอบจะไม่สูงเกินตำแหน่งที่กำหนด

วัตถุประสงค์หลักและขอบเขตของแอปพลิเคชัน

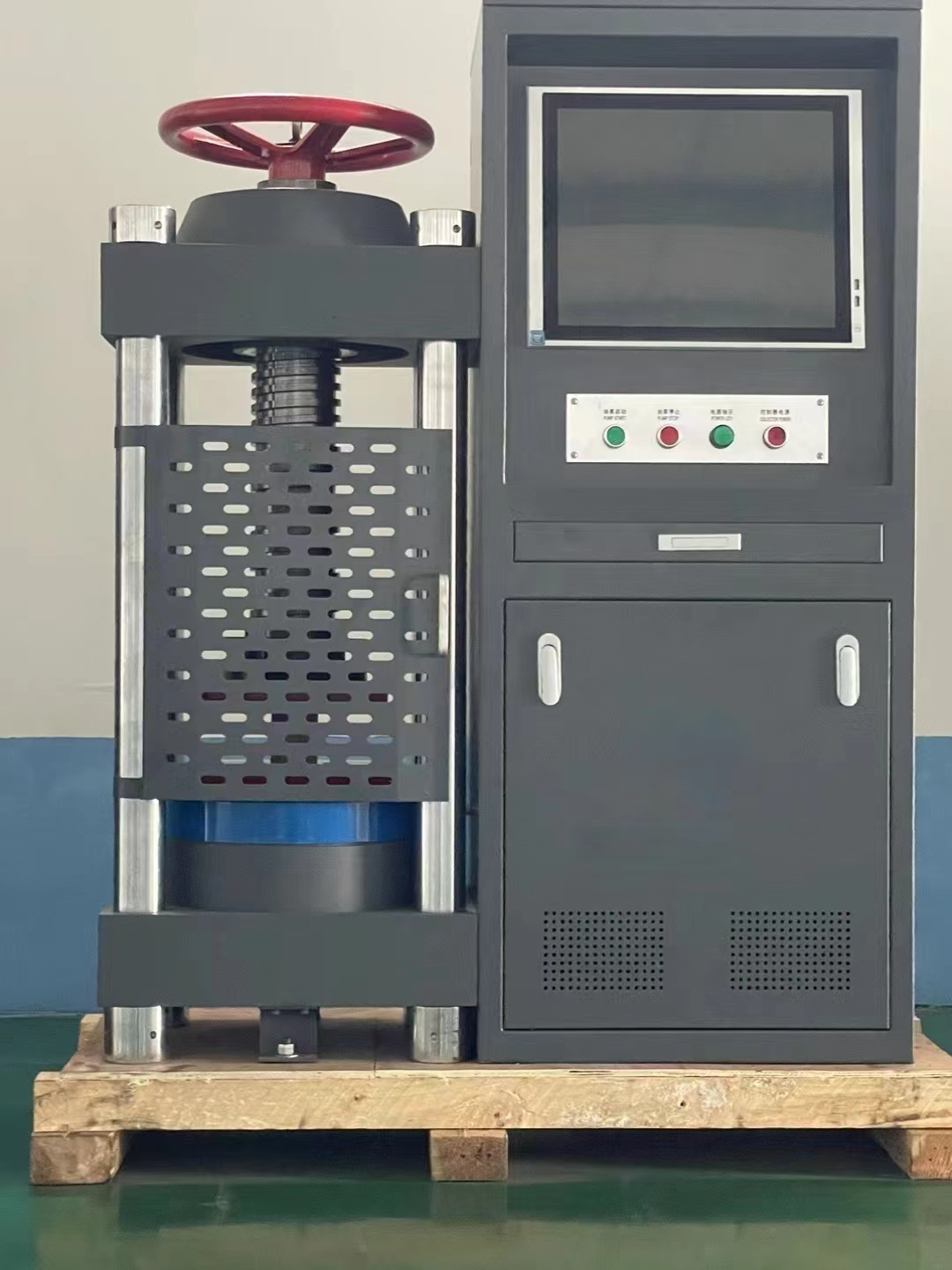

ที่ 2000KN เครื่องทดสอบการบีบอัด (ต่อไปนี้จะเรียกว่าเครื่องทดสอบ) ส่วนใหญ่จะใช้สำหรับการทดสอบความดันของตัวอย่างโลหะและไม่ใช่โลหะเช่นคอนกรีต, ซีเมนต์, อิฐและหิน

เหมาะสำหรับหน่วยก่อสร้างเช่นอาคารวัสดุก่อสร้างทางหลวงสะพานเหมืองแร่ ฯลฯ

4、 สภาพการทำงาน

1. ภายในช่วง 10-30 ℃ ที่อุณหภูมิห้อง

2. ติดตั้งในแนวนอนบนรากฐานที่มั่นคง

3. ในสภาพแวดล้อมที่ปราศจากการสั่นสะเทือนสื่อกัดกร่อนและฝุ่นละออง

4. แรงดันไฟฟ้าของแหล่งจ่ายไฟ 380V
