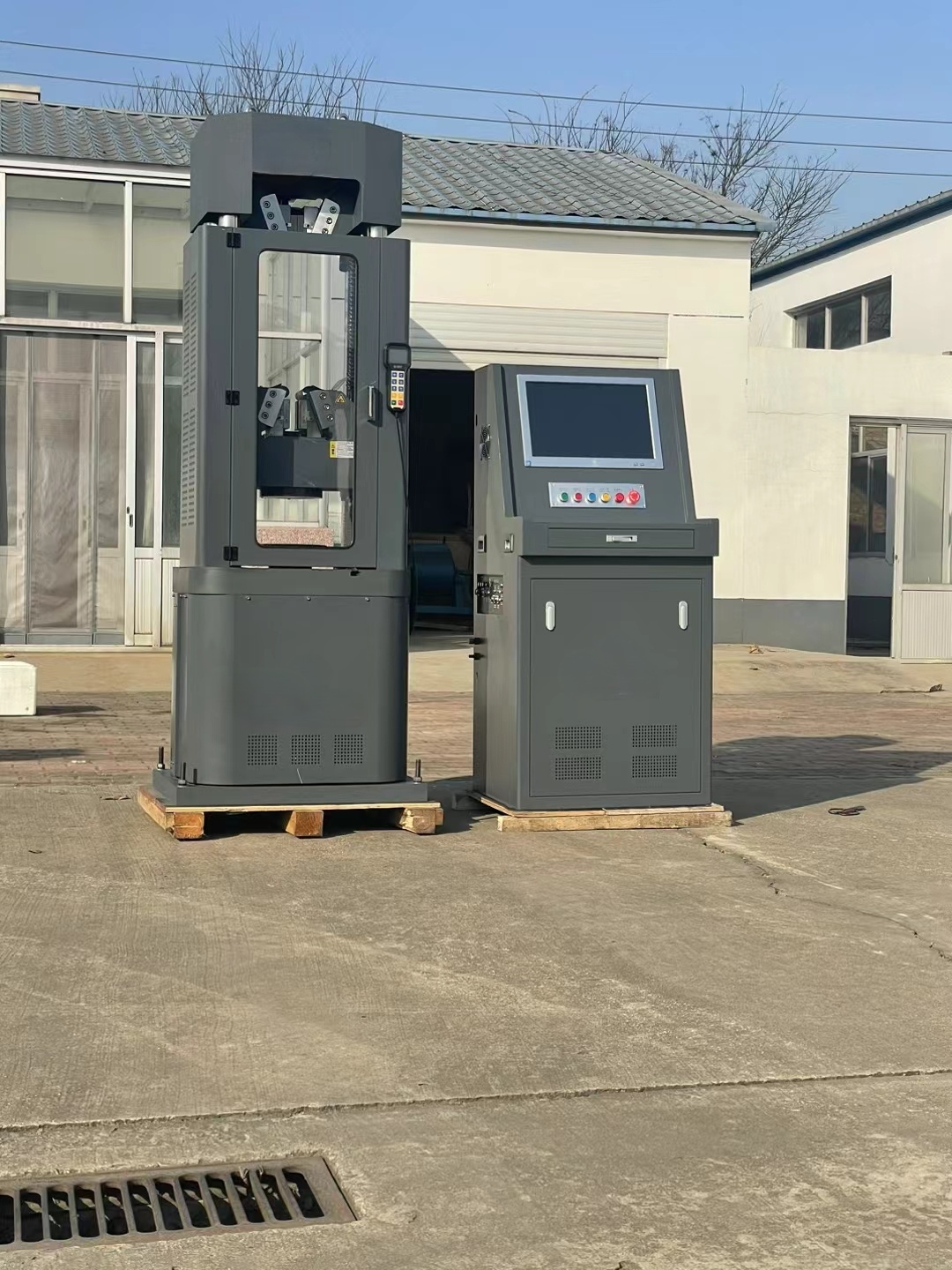

เครื่องทดสอบสากล Hydraulic Servo
E เครื่องทดสอบวัสดุสากล Lectro-Hydraulic
u เราพิมพ์เครื่องทดสอบวัสดุสากล Electro-Hydraulic ถูกขับเคลื่อนด้วยแหล่งพลังงานไฮดรอลิกและเครื่องมือวัดและควบคุมอัจฉริยะสำหรับการเก็บข้อมูลและการประมวลผล ประกอบด้วยสี่ส่วน: โฮสต์ทดสอบแหล่งน้ำมัน (แหล่งพลังงานไฮดรอลิก) ระบบการวัดและการควบคุมและอุปกรณ์ทดสอบ แรงทดสอบสูงสุดคือ 600kn และระดับความแม่นยำของเครื่องทดสอบดีกว่าเกรด 1
u เราใช้เครื่องทดสอบวัสดุสากลที่มีความต้องการการทดสอบมาตรฐานของกฎระเบียบระดับชาติเกี่ยวกับการทดสอบแรงดึงโลหะและยังสามารถรับแรงดึงการบีบอัดการดัดงอการตัดและการทดสอบประเภทอื่น ๆ เกี่ยวกับวัสดุหรือผลิตภัณฑ์ที่แตกต่างกันตามมาตรฐานอื่น ๆ

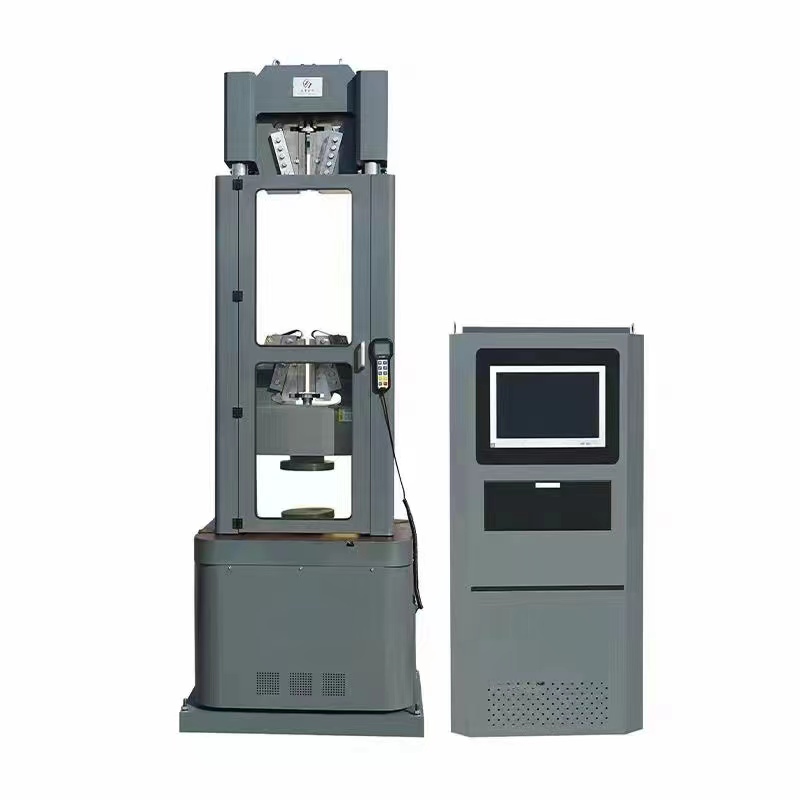

u เครื่องทดสอบเป็นโครงสร้างหกคอลัมน์สองช่องว่างที่มีช่องว่างแรงดึงระหว่างลำแสงด้านบนและลำแสงล่างและพื้นที่การบีบอัดระหว่างลำแสงล่างและม้านั่งทดสอบ พื้นที่ทดสอบจะถูกปรับโดยอัตโนมัติโดยการหมุนของเฟืองและสกรูตะกั่วเพื่อขับลำแสงล่างขึ้นและลง แบบจำลองมาตรฐานมีการติดตั้งกรามรูปตัววีและแบนสำหรับการจับรูปทรงกระบอกและตัวอย่างแบนสำหรับการทดสอบแรงดึง ปลายด้านล่างของลำแสงล่างของแบบจำลองมาตรฐานติดตั้งแผ่นความดันด้านบนและม้านั่งทดสอบติดตั้งแผ่นความดันต่ำกว่าด้วยโครงสร้างทรงกลมซึ่งสามารถใช้โดยตรงสำหรับการทดสอบการบีบอัด
u การออกแบบเครื่องยนต์หลักของเครื่องทดสอบช่วยให้มีความเป็นไปได้ในการขยายการประกอบการติดตั้งอื่น ๆ เพื่อทำการทดสอบเพิ่มเติม ตัวอย่างเช่น: โคมโบลต์สามารถใช้สำหรับการยืดสลักเกลียวการติดตั้งแบบดัดสามารถใช้สำหรับการทดสอบแถบกลมหรือการดัดแผ่นสามารถใช้การติดตั้งแรงเฉือนสำหรับการทดสอบความแข็งแรงแรงเฉือนแถบกลมและการทดสอบตัวอย่างคอนกรีตและซีเมนต์สามารถทำได้ในพื้นที่บีบอัด
เครื่องมือทดสอบมาตรฐาน
◆ φ 170 หรือ φ ชุดทดสอบการบีบอัด 200 ชุด
◆ 2 ชุดคลิปตัวอย่างกลม;
◆ คลิปตัวอย่างแผ่น 1 ชุด
◆ Plate ตัวอย่างตำแหน่งบล็อก 4 ชิ้น
ข้อกำหนดทางเทคนิค:
|
แบบอย่าง
|
WE-100B
|
WE-300B
|
WE-600B
|
WE-1000B
|
|
สูงสุด กำลังทดสอบ
|
100KN
|
300KN
|
600KN
|
1000KN
|
|
ความเร็วในการยกคานกลาง
|
240 มม./นาที
|
240 มม./นาที
|
240 มม./นาที
|
240 มม./นาที
|
|
สูงสุด ระยะห่างของพื้นผิวการบีบอัด
|
500 มม.
|
600mm
|
600 มม.
|
600mm
|
|
ระยะห่างสูงสุด
|
600 มม.
|
700mm
|
700 มม.
|
700mm
|
|
ระยะทางที่มีประสิทธิภาพระหว่างสองคอลัมน์
|
380mm
|
380mm
|
375mm
|
455mm
|
|
จังหวะลูกสูบ
|
200 มม.
|
200mm
|
200 มม.
|
200mm
|
|
สูงสุด ความเร็วในการเคลื่อนไหวลูกสูบ
|
100 มม./นาที
|
120mm/min
|
120 มม./นาที
|
100mm/min
|
|
เส้นผ่านศูนย์กลางตัวหนีบ
|
φ6มม. – φ22mm
|
φ10มม. – φ32mm
|
φ13mm-F40mm
|
φ14มม. –F45mm
|
|
การหนีบความหนาของตัวอย่างแบน
|
0 มม. -15 มม.
|
0 มม. -20 มม.
|
0 มม. -20 มม.
|
0 มม. -40 มม.
|
|
สูงสุด ระยะทางของศูนย์ในการทดสอบการดัด
|
300 มม.
|
300mm
|
300 มม.
|
300mm
|
|
ขนาดแผ่นขึ้นและลง
|
φ110mm
|
φ150mm
|
φ200mm
|
φ225mm
|
|
มิติโดยรวม
|
800x620x1850mm
|
800x620x1870 มม.
|
800x620x1900mm
|
900x700x2250 มม.
|
|
ขนาดของถังน้ำมัน
|
550x500x1200 มม.
|
550x500x1200 มม.
|
550x500x1200mm
|
550x500x1200 มม.
|
|
พลัง
|
1.1KW
|
1.8KW
|
2.2KW
|
2.2KW
|
|
น้ำหนัก
|
1500KG
|
1600KG
|
1900KG
|
2600KG
|
เครื่องทดสอบวัสดุสากลที่ควบคุมด้วยไมโครคอมพิวเตอร์ควบคุมด้วยไฟฟ้าด้วยระบบการทดสอบวัสดุสากลใช้ระบบเซอร์โวมอเตอร์ + การโหลดปั๊มน้ำมันแรงดันสูงร่างกายหลักและเฟรมควบคุมแยกต่างหาก มันมีลักษณะของการทำงานที่เรียบง่ายและสะดวกการทำงานที่มั่นคงและเชื่อถือได้การบังคับหลังและความแม่นยำในการทดสอบสูง มันเหมาะสำหรับแรงดึงการบีบอัดการดัดและการทดสอบแรงเฉือนของโลหะซีเมนต์คอนกรีตพลาสติกขดลวดและวัสดุอื่น ๆ มันเป็นเครื่องมือทดสอบที่เหมาะสำหรับองค์กรอุตสาหกรรมและเหมืองแร่, อนุญาโตตุลาการการตรวจสอบสินค้าโภคภัณฑ์, หน่วยวิจัยทางวิทยาศาสตร์, วิทยาลัยและมหาวิทยาลัย, สถานีกำกับดูแลคุณภาพวิศวกรรมและแผนกอื่น ๆ
