เครื่องทดสอบอัตราส่วนแบริ่งดินสำหรับห้องปฏิบัติการ CBR

เครื่องทดสอบอัตราส่วนแบริ่งดินสำหรับห้องปฏิบัติการ CBR

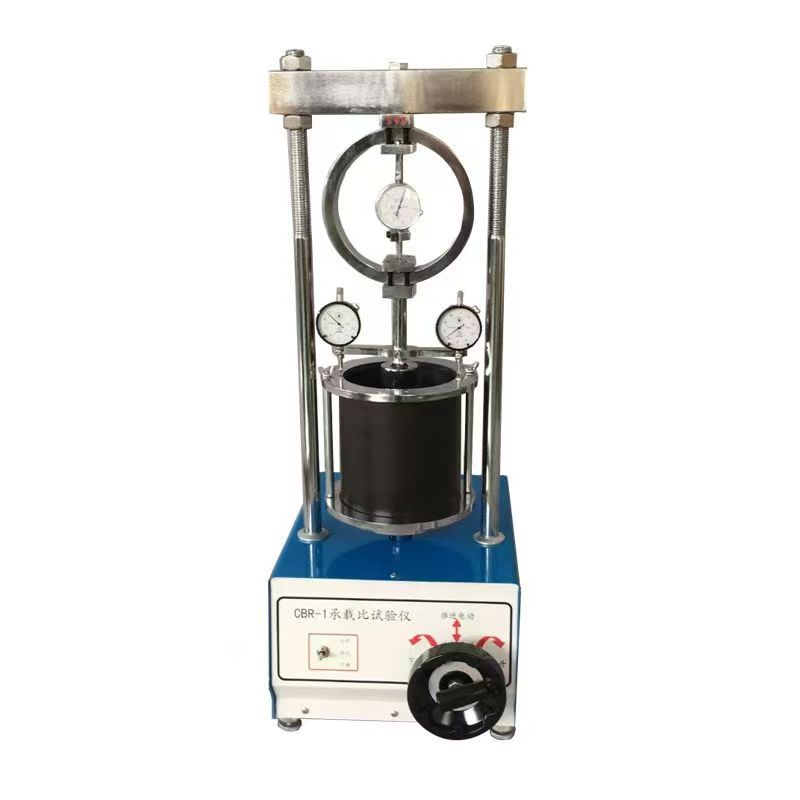

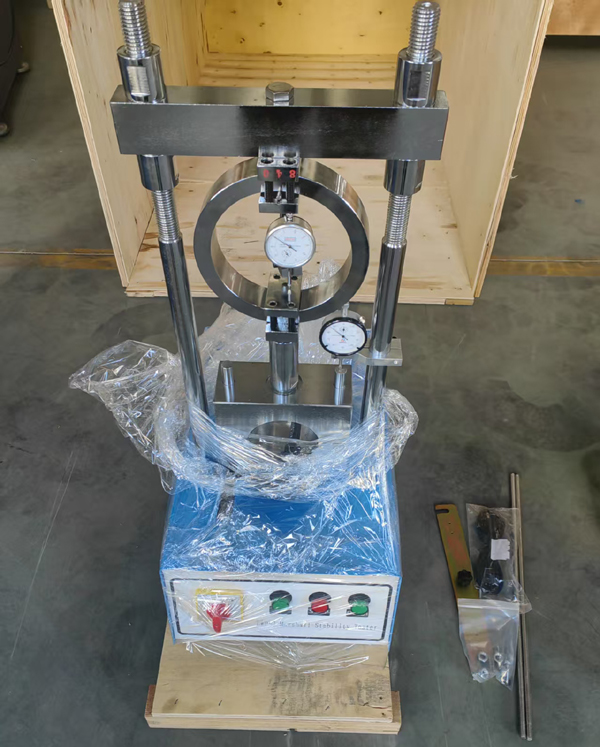

แบบจำลองตัวทดสอบอัตราส่วนแบริ่ง CBR-I:

ความเร็ว: 1 มม./นาทีความดันสูงสุด 3 ต.

ก้านการเจาะ: เส้นผ่านศูนย์กลางใบหน้าสิ้นสุดφ50mm

ตัวบ่งชี้หน้าปัด: 0-10 มม. 2 ชิ้น

Multiwell Plate: สองชิ้น

แผ่นโหลด: 4 ชิ้น (เส้นผ่านศูนย์กลางภายนอกφ150มม. เส้นผ่านศูนย์กลางด้านในφ52mmแต่ละ 1.25 กิโลกรัม)

หลอดทดสอบ: เส้นผ่านศูนย์กลางด้านในφ152mm, ความสูง 170 มม.; PAD φ151mm, ความสูง 50 มม. พร้อมหลอดทดสอบคอมเพล็กซ์หนักแบบเดียวกัน

แหวนการวัดแรง: 1 ชุด แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 380V

น้ำหนักสุทธิ: น้ำหนักรวม 73 กก. 86 กก.

ขนาด: 57x43x100cm

ออกแบบมาเพื่อดำเนินการประเมินห้องปฏิบัติการของค่า CBR ของฐานย่อยทางหลวงและระดับย่อยและสำหรับการกำหนดความแข็งแรงของวัสดุเหนียวซึ่งมีขนาดอนุภาคสูงสุดน้อยกว่า 19 มม. (3/4”)

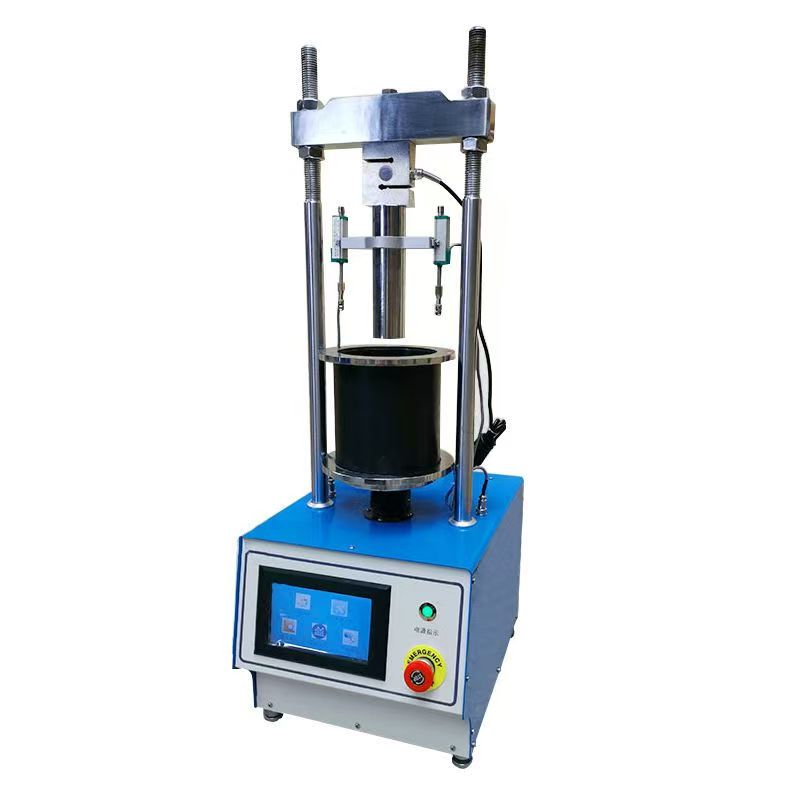

UTS-0852 ได้รับการออกแบบมาเพื่อโหลดลูกสูบเจาะเข้าไปในตัวอย่างดินในอัตราคงที่เพื่อวัดโหลดที่ใช้และการเจาะลูกสูบในช่วงเวลาที่กำหนดไว้ล่วงหน้า

เครื่องได้รับการออกแบบให้ติดตั้งบนม้านั่งที่เหมาะสมและประกอบด้วยกรอบคอลัมน์สองคอลัมน์ที่แข็งแรงและกะทัดรัดพร้อมคานข้ามส่วนบนที่ปรับได้ เฟรมมีความจุ 50 kN ความเร็วในการทดสอบคือ 1.27 มม./นาที สำหรับการทดสอบ ASTM/EN/AASHTO/BS/NF การโหลดและการขนถ่ายจะลงจากแผงด้านหน้าด้วยปุ่มขึ้น/ลง ความเร็วในการขนถ่ายคือ udjusted 5 มม./นาทีเพื่อการทดสอบอีกครั้ง

เครื่องทดสอบ CBR นั้นมาพร้อมกับ;

• แหวนโหลด 50 kN

• มาตรวัดหน้าปัดดิจิตอล 25 x 0.01 มม. (UTGM-0148) กับผู้ถือ (UTS-0853)

• การเจาะลูกสูบ (UTS-0870)
