คำอธิบายผลิตภัณฑ์

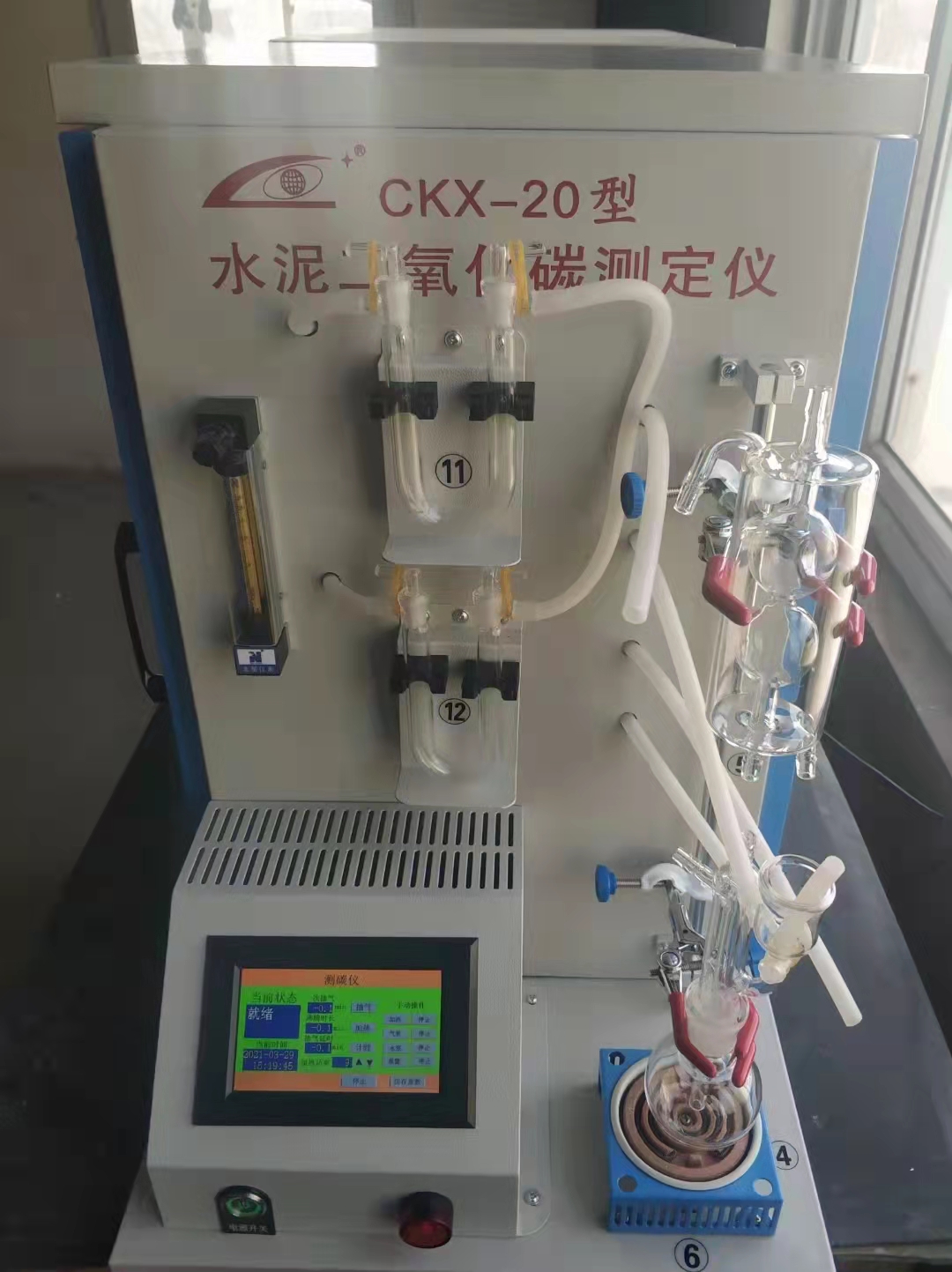

CKX-20Apparatus สำหรับการกำหนดปริมาณก๊าซคาร์บอนไดออกไซด์ในซีเมนต์
การแนะนำรายละเอียดของเครื่องวิเคราะห์คาร์บอนไดออกไซด์ซีเมนต์ CKX-20
หลักการทำงาน:
เครื่องวิเคราะห์คาร์บอนไดออกไซด์ซีเมนต์ CKX-20 ใช้วิธีการดูดซับของอัลคาไล หลังจากตัวอย่างซีเมนต์ถูกทำให้ร้อนกรดฟอสฟอริกจะถูกสลายตัวและก๊าซคาร์บอนไดออกไซด์ที่ปล่อยออกมาจากการสลายตัวของฟอสเฟตจะถูกนำไปใช้เป็นชุดของท่อดูดซับโดยกระแสอากาศโดยไม่มีคาร์บอนไดออกไซด์ กระแสแก๊สที่เข้าสู่ระบบผ่านหอคอยดูดซับและท่อรูปตัวยู 2 เพื่อกำจัดคาร์บอนไดออกไซด์ออกจากกระแสแก๊ส ใช้กรดซัลฟูริกเข้มข้นเพื่อกำจัดความชื้นในกระแสอากาศแล้วใช้ตัวดูดซับไฮโดรเจนซัลไฟด์เพื่อกำจัดไฮโดรเจนซัลไฟด์ในกระแสอากาศ กระแสอากาศบริสุทธิ์ผ่านท่อรูปตัวยูสองรูป 11 และ 12 ที่สามารถชั่งน้ำหนักได้และแต่ละอันมีแร่ใยหินอัลคาลี 3/4 และ 1/4 แมกนีเซียมแมกนีเซียม สำหรับทิศทางการไหลของก๊าซควรติดตั้ง asbestos alkali ก่อนแมกนีเซียม perchlorate คาร์บอนไดออกไซด์ในการไหลของอากาศจะถูกดูดซึมโดยแร่ใยหินอัลคาไลและเก็บไว้ที่อุณหภูมิคงที่และชั่งน้ำหนัก
พารามิเตอร์หลัก:
1. ช่วงการวัดก๊าซคาร์บอนไดออกไซด์: ≤44%;
2. การไหลของก๊าซ: 0 ～ 250ml/นาทีปรับได้;
3. กำลังทำความร้อน: 500W, ปรับได้;
4. ช่วงเวลา: 0 ~ 100 นาทีปรับได้;
5. อุณหภูมิแวดล้อม: 10 ~ 40 ℃;
6. แหล่งจ่ายไฟอินพุต: AC/220V;
7. โหมดแสดงผล: หน้าจอสัมผัสสี;
คำอธิบายโครงสร้าง
ติดตั้งปั๊มดูดที่เหมาะสมและ rotameter แก้วเพื่อให้แน่ใจว่าการไหลของก๊าซอย่างสม่ำเสมอผ่านเครื่อง

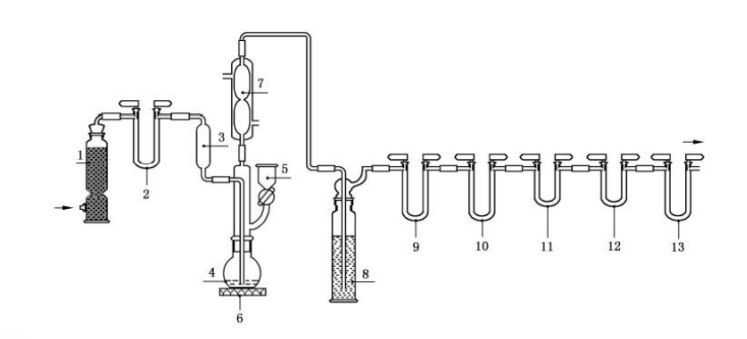

ก๊าซที่เข้าสู่อุปกรณ์แรกผ่านหอคอยการดูดซับ 1 ที่มีโซดามะนาวหรือโซดาแร่ใยหินและท่อรูปตัวยู 2 ที่มีแร่ใยหินโซดาและก๊าซคาร์บอนไดออกไซด์ในก๊าซจะถูกลบออก ส่วนบนของขวดปฏิกิริยา 4 เชื่อมต่อกับหลอดคอนเดนเซอร์ทรงกลม 7 หลังจากก๊าซผ่านท่อคอนเดนเซอร์ทรงกลม 7 มันจะเข้าสู่ขวดขัด 8 ที่มีกรดซัลฟูริกจากนั้นผ่านหลอดรูปตัวยู 9 ที่มีไฮโดรเจนซัลไฟด์ดูดซับและหลอดรูปตัวยู ลบ. จากนั้นผ่านรูปทรง U สองรูปที่สามารถชั่งน้ำหนักท่อ 11 และ 12 นั้นเต็มไปด้วยแร่ใยหินอัลคาไล 3/4 และ 1/4 แมกนีเซียมแมกนีเซียม สำหรับทิศทางการไหลของก๊าซควรติดตั้ง asbestos alkali ก่อนแมกนีเซียม perchlorate หลอดรูปตัวยู 11 และ 12 ตามด้วยหลอดรูปตัวยูเพิ่มเติม 13 ที่มีโซดามะนาวหรือโซดาแร่ใยหินเพื่อป้องกันคาร์บอนไดออกไซด์และความชื้นในอากาศจากการเข้าสู่หลอดรูปตัวยู 12
