คำอธิบายผลิตภัณฑ์

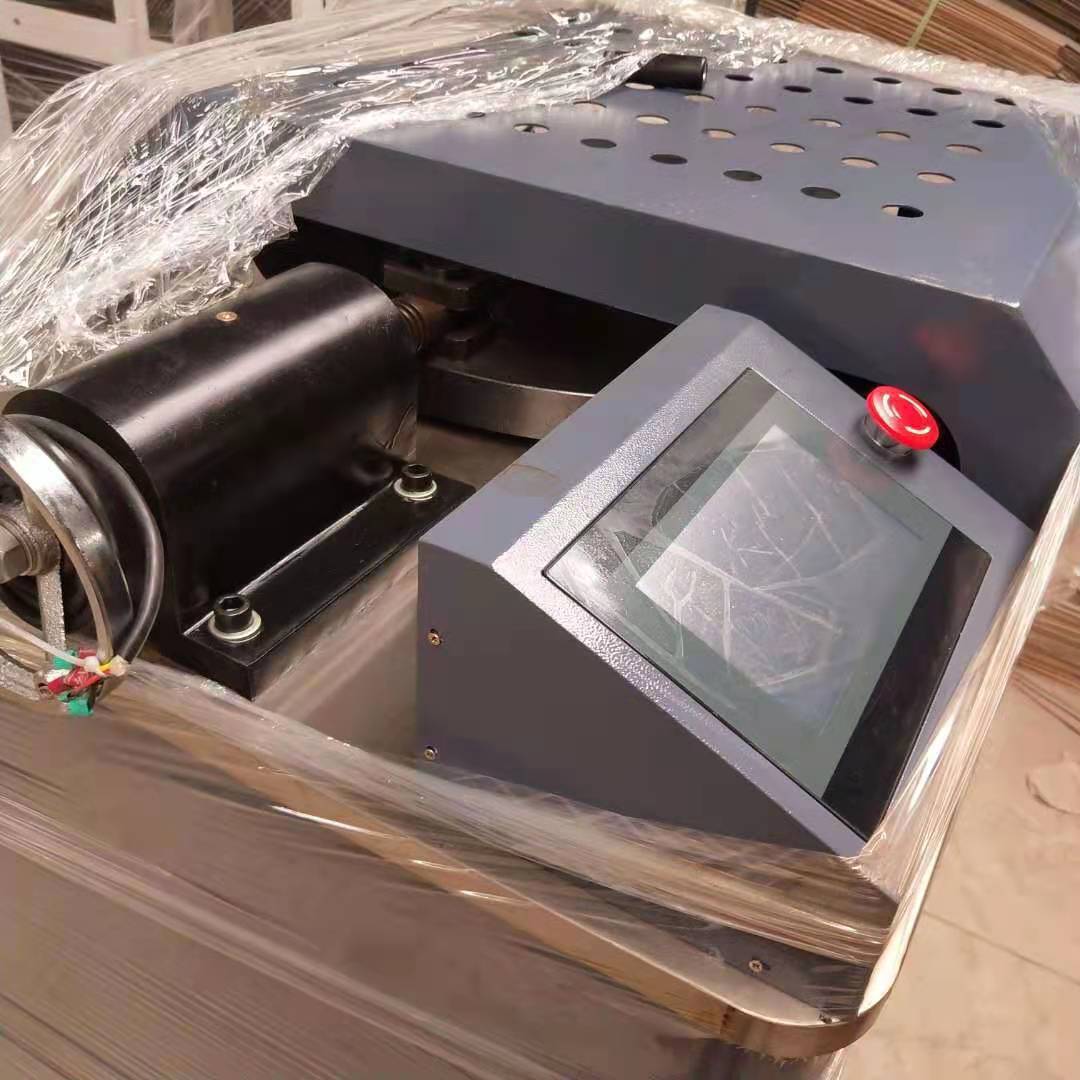

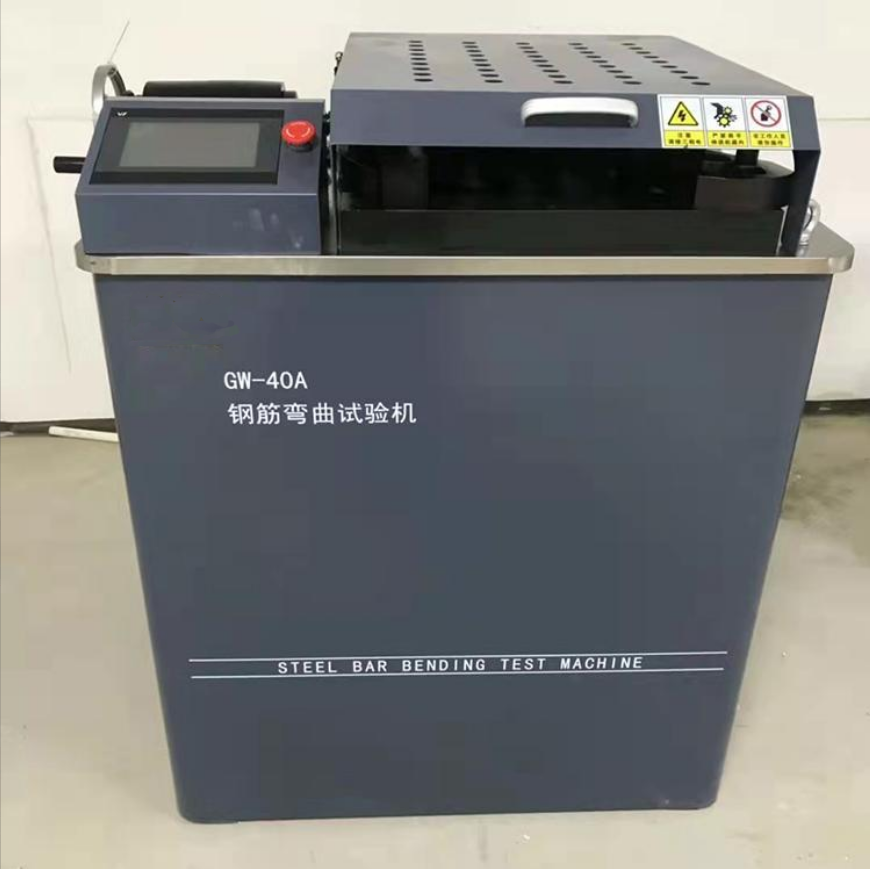

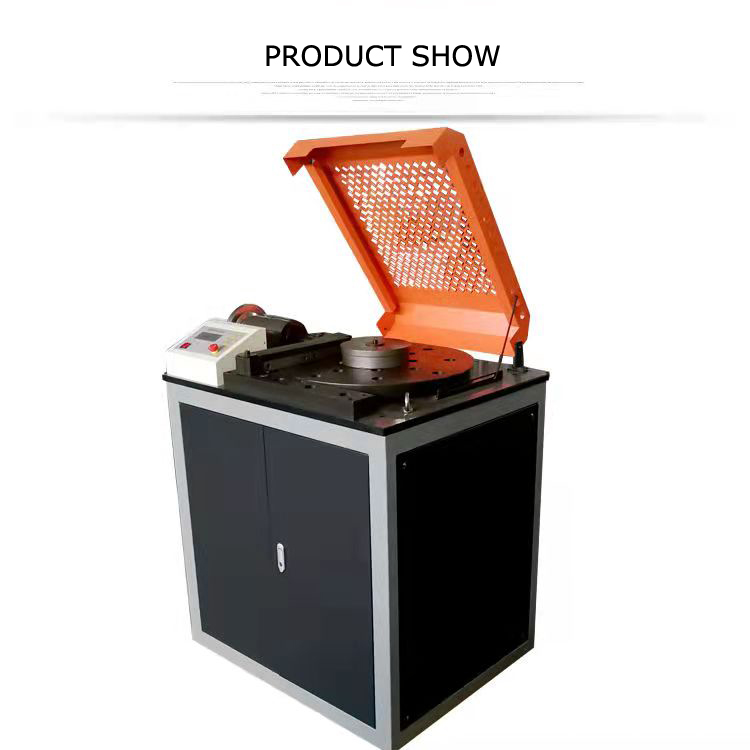

เครื่องงอเหล็กเส้นเหล็กเส้น
เครื่องทดสอบการดัดเหล็กแท่งเหล็กเป็นอุปกรณ์พิเศษสำหรับการทดสอบระนาบไปข้างหน้าและการทดสอบการดัดงอของแท่งเหล็ก พารามิเตอร์ทางเทคนิคหลักและตัวชี้วัดของอุปกรณ์ตรงตามข้อกำหนดของ YB/T5126-93, GB1449-2018, GB5029-85 "วิธีการทดสอบการดัดงอระนาบระนาบย้อนกลับ" ผลิตภัณฑ์นี้ใช้กันอย่างแพร่หลายในโรงงานเหล็กและหน่วยก่อสร้างเพื่อทดสอบคุณสมบัติการดัดงอบวกและลบของเหล็กเส้น
2. พารามิเตอร์ทางเทคนิค
1. ช่วงเส้นผ่านศูนย์กลางของแท่งเหล็กดัด: ∮6-∮40
2. มุมโค้งงอไปข้างหน้าของแถบเหล็ก: ตั้งค่าโดยพลการภายใน 0 ° -180 °
3. มุมดัดโค้งย้อนกลับของแถบเหล็ก: ตั้งค่าโดยพลการภายใน 0 ° ~ 25 °
4. ความเร็วของแผ่นงาน: ≤3.7r/นาที
5. ระยะทางกลางลูกกลิ้ง: 165 มม.
6. เส้นผ่านศูนย์กลางของแผ่นงาน: ∮580มม.
7. พลังงานมอเตอร์: 1.5kW
8. ชุดของศูนย์โค้งงอมาตรฐานติดตั้ง：
24/ 32/ 40/ 48/ 56/ 64 /72/ 80/ 88/ 100 /140/ 160/ 180 /200
9. ขนาดของเครื่อง: 970 × 760 × 960 มม.
10. น้ำหนักเครื่อง: 700 กิโลกรัม

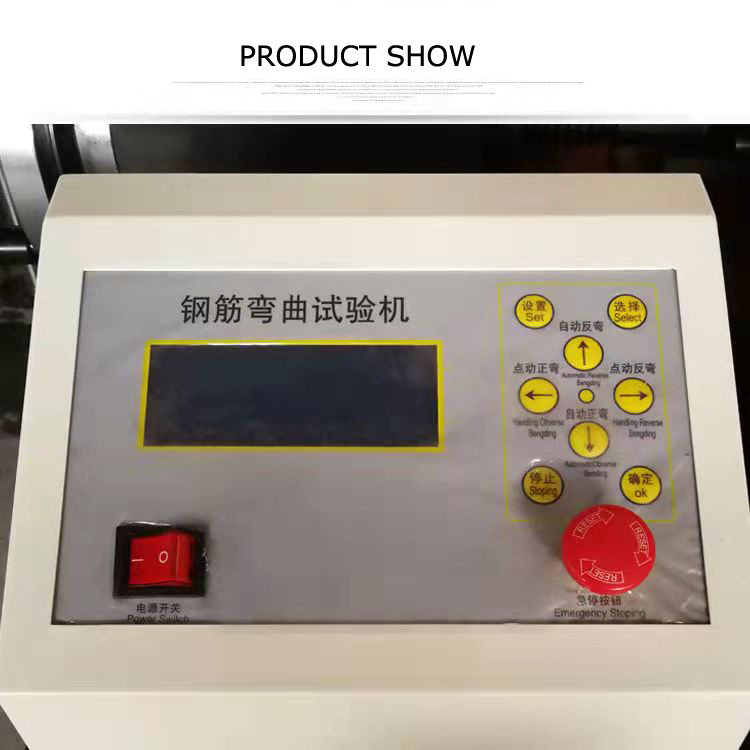

ประเภทจอแสดงผลดิจิตอล:
ประเภทหน้าจอสัมผัส LCD:
เครื่องทดสอบการดัดงอแถบเหล็กเป็นอุปกรณ์สำหรับการทดสอบการดัดแบบเย็นและการทดสอบการดัดงอแบบย้อนกลับของแถบเหล็ก
ข้อควรระวัง
1. ตรวจสอบว่าคุณสมบัติทางกลดีหรือไม่โต๊ะและตารางเครื่องดัดจะถูกเก็บไว้ในระดับ; และเตรียมบล็อกเครื่องมือ Mandrel ต่างๆ
2. ติดตั้ง mandrel สร้างเพลา, เพลาปิดกั้นเหล็กหรือกรอบการปิดกั้นตัวแปรตามเส้นผ่านศูนย์กลางของแถบเหล็กแปรรูปและข้อกำหนดของเครื่องดัด เส้นผ่านศูนย์กลางของแมนเดรลควรเป็น 2.5 เท่าของเส้นผ่านศูนย์กลางของแถบเหล็ก
3. ตรวจสอบแมนเดรลจุกและแผ่นเสียงควรปราศจากความเสียหายและรอยแตกฝาครอบป้องกันควรยึดและเชื่อถือได้และการดำเนินการสามารถดำเนินการได้หลังจากที่เครื่องว่างเปล่าได้รับการยืนยันว่าเป็นเรื่องปกติ
4. ในระหว่างการใช้งานให้ใส่ปลายงอของแถบเหล็กเข้าไปในช่องว่างที่ให้โดยแผ่นเสียงและแก้ไขปลายอีกด้านกับลำตัวแล้วกดด้วยมือ ตรวจสอบการตรึงลำตัว
จะต้องติดตั้งที่ด้านข้างที่บล็อกเหล็กเส้นก่อนที่จะสามารถเริ่มต้นได้
5. มันเป็นสิ่งต้องห้ามอย่างเคร่งครัดที่จะแทนที่ mandrel เปลี่ยนมุมและปรับความเร็วในระหว่างการดำเนินการและไม่เติมเชื้อเพลิงหรือทำความสะอาด
