เครื่องทดสอบการบีบอัดอัตโนมัติมาตรฐานสำหรับคิวบ์และกระบอกสูบ

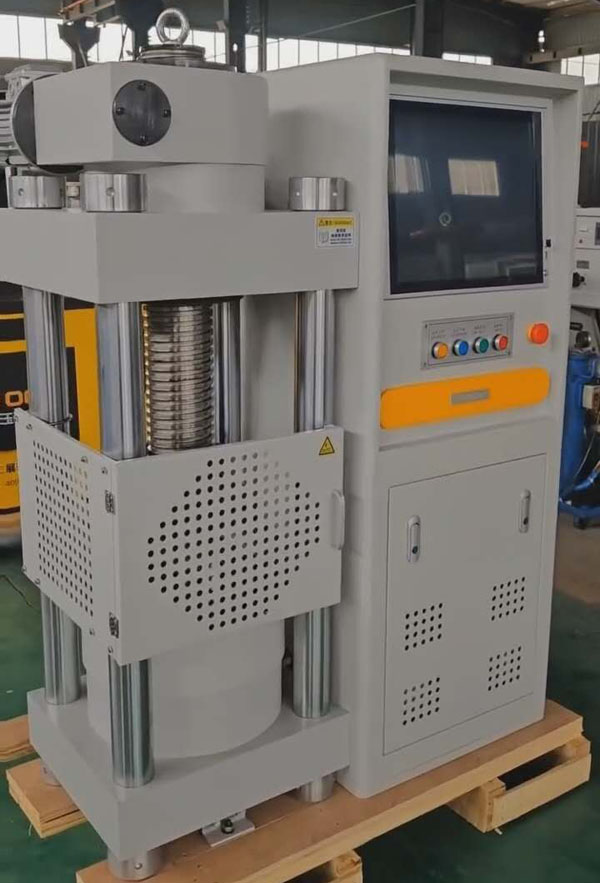

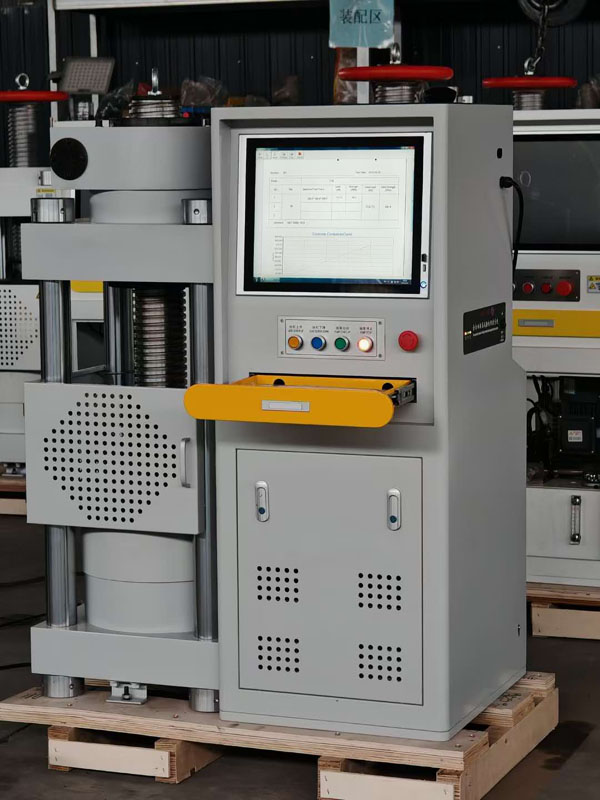

เครื่องทดสอบการบีบอัดอัตโนมัติมาตรฐานสำหรับลูกบาศก์คอนกรีตและกระบอกสูบ

เครื่องทดสอบนี้ใช้เพื่อกำหนดความแข็งแรงของวัสดุก่อสร้างเช่นอิฐหินและคอนกรีต
เครื่องนี้ใช้ไดรฟ์แหล่งพลังงานไฮดรอลิก, เทคโนโลยีการควบคุมเซอร์โวไฟฟ้าไฮดรอลิก, การเก็บข้อมูลคอมพิวเตอร์และการประมวลผลและคำนวณความแข็งแรงของแรงอัดเพื่อสร้างรายงาน ประกอบด้วยโฮสต์ทดสอบแหล่งน้ำมัน (แหล่งพลังงานไฮดรอลิก) ระบบวัดและควบคุมและเครื่องมือทดสอบ
มันประกอบด้วยสี่ส่วนซึ่งมีการแสดงแบบไดนามิกของการโหลดเวลาและเส้นโค้งการทดสอบฟังก์ชั่นการควบคุมที่เหมาะสมและฟังก์ชั่นการบำรุงรักษาแรงทดสอบสูงสุด มันเป็นอุปกรณ์ทดสอบและทดสอบที่จำเป็นสำหรับการก่อสร้างวัสดุก่อสร้างทางหลวงและสะพานและหน่วยวิศวกรรมอื่น ๆ
เครื่องทดสอบและอุปกรณ์เสริมสอดคล้องกับ: GB/T2611 GB/T17671、 GB/T16826 มาตรฐาน GB/T50081

ปรับพื้นที่การบีบอัดด้วยไฟฟ้า.

ข้อมูลทางเทคนิค：

1.Voltage: three-pase,380V /50HZ

2. กำลังทดสอบ Maximum: 2000KN;

3. ระดับเครื่องทดสอบ: ระดับ 1;

4.Compressed Space: 320mm

5.เส้นผ่านศูนย์กลางของ Pistion& การเดินทางของลูกสูบ: ￠250 มม.*8 0mm;

6.Upper Platen Size: φ240mm;

7. ขนาดแพลนที่ต่ำกว่า: 250 × 350mm;

8.dimensions: 960 × 680 × 1370 มม.;

9. Machine Power: 1.5KW (มอเตอร์ปั๊มน้ำมัน 1.1kw);

10น้ำหนักเครื่องจักร: เกี่ยวกับ 840kg;

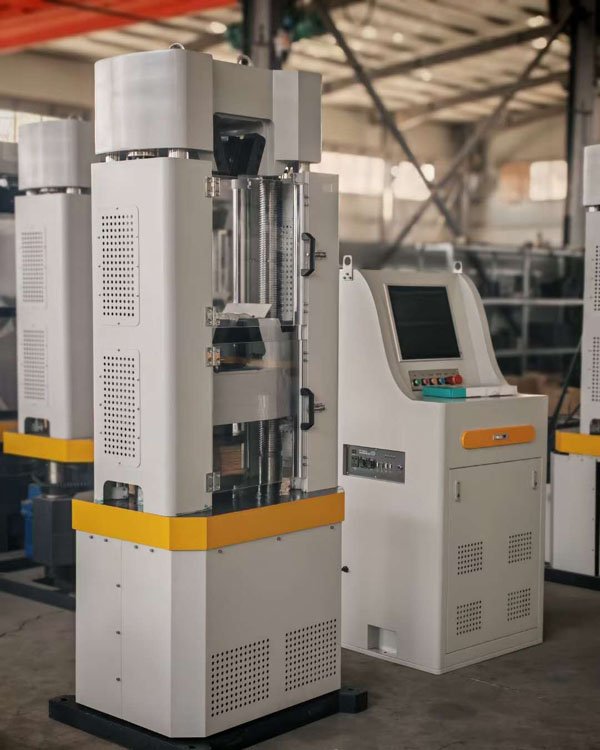

เครื่องทดสอบวัสดุสากล：

คอนโทรลเลอร์อัตโนมัติได้รับการตั้งโปรแกรมให้ทำตามข้อกำหนดข้อกำหนดของการทดสอบที่เลือกสำหรับการติดต่อตัวอย่างการโหลดล่วงหน้าอัตราการโหลดการตรวจจับการทำลายการเก็บข้อมูลและการกลับมาของลูกสูบไปยังตำแหน่งบ้าน การเปลี่ยนแปลงของอัตราการโหลดและแอพพลิเคชั่นจะถูกกำจัดทำให้มั่นใจได้ว่าผลลัพธ์ที่ถูกต้องทำซ้ำได้และมีเอกสารซึ่งสอดคล้องกับวิธีการทดสอบ ASTM และ AASHTO อย่างเคร่งครัด การทดสอบอัตโนมัติและเอกสารผลลัพธ์ยังนำไปสู่อัตราการผลิตที่สูงขึ้นโดยมีข้อผิดพลาดน้อยลง

เฟรมการบีบอัดคอนกรีตได้รับการออกแบบมาเพื่อรองรับความต้องการรายวันของการทดสอบกระบอกคอนกรีตคานบล็อกและลูกบาศก์ เครื่องบีบอัดของ Humboldt ครอบคลุมช่วงการทดสอบตั้งแต่ 30,000 ถึง 500,000 ปอนด์ (1112 ถึง 2,224KN) เฟรมการบีบอัดทั้งหมดถูกสร้างขึ้นในสหรัฐอเมริกาตามข้อกำหนดที่เกินมาตรฐานอุตสาหกรรมปัจจุบัน เครื่องบีบอัดเหล่านี้เป็นที่รู้จักกันดีในเรื่องความเก่งกาจการก่อสร้างที่เข้มงวดความน่าเชื่อถือและการออกแบบขนาดกะทัดรัด เฟรมโหลด Humboldt ทั้งหมดผลิตขึ้นด้วยสมาชิกด้านเหล็กโครงสร้างและหัวเหล็กข้ามที่เป็นของแข็งซึ่งมีการออกแบบการก่อสร้างกล่องที่เป็นเอกลักษณ์ แต่ละมุมมีการตกแต่งอย่างเต็มที่ทั้งในตะเข็บข้ามภายในและภายนอกให้ความเสถียรที่ขรุขระที่จำเป็นสำหรับผลการทดสอบที่ถูกต้องและทำซ้ำได้ทุกปี

สร้างขึ้นเพื่อใช้งานได้นานและเมื่อเปรียบเทียบกับเครื่องจักรที่มีน้ำหนักเบากว่าของคู่แข่ง คุณจะพบว่าหัวไม้กางเขนของเครื่องเหล่านี้หนากว่าการแข่งขัน เครื่องบีบอัดของเรามีลูกสูบขนาดเส้นผ่าศูนย์กลางขนาดใหญ่ที่มีโล่จังหวะและฝุ่นที่ยาวขึ้น พวกเขาให้โต๊ะแพลนที่หนาขึ้นและต่ำกว่าซึ่งผ่านได้ยากเกินกว่ามาตรฐาน HRC 55 รวมถึงการมีเหล็ก, ประตูป้องกันชิ้นส่วน

คุณสมบัติอื่น ๆ รวมถึงการออกแบบเฟรมที่วางตำแหน่งชุดกระบอกไฮดรอลิกบนหัวครอสด้านบนซึ่งใช้แรงโหลดในทิศทางลงทำให้การสะสมของวัสดุต่างประเทศรอบ ๆ พื้นที่กระบอกสูบเพื่อชีวิตที่ยาวนานขึ้น ระบบแพลนเปลี่ยนอย่างรวดเร็วช่วยให้สามารถสลับแพลนทดสอบได้อย่างรวดเร็วและรวดเร็ว

Humboldt ผลิตคอนโทรลเลอร์ที่ยอดเยี่ยมหลายตัวเพื่อใช้กับเครื่องบีบอัดคอนกรีตของเราช่วยให้คุณเลือกคอนโทรลเลอร์ที่เหมาะกับแอปพลิเคชันของคุณมากที่สุด

ตัวควบคุมอัตโนมัติ
สายคอนโทรลเลอร์ของ Humboldt รวมถึง HCM-5080, คอนโทรลเลอร์อัตโนมัติและ HCM-5070 ซึ่งเป็นเวอร์ชันคอนโซลของ HCM-5080 HCM-5080 และ HCM-5070 ใช้ปั๊มไฮดรอลิกอินทิกรัลซึ่งควบคุมโดยคอนโทรลเลอร์โดยอัตโนมัติ

HCM-5080 และ HCM-5070 ของ Humboldt ได้รวมการทดสอบมาตรฐานเหล่านี้ไว้ในการออกแบบ: ASTM C39, C78, ​​C293, C469, C496, C1019, C109/C109M และ EN 12390-3 เพียงเลือกการทดสอบที่คุณต้องการเรียกใช้ในขณะที่คุณกำหนดค่าการทดสอบของคุณและคอนโทรลเลอร์จะแนะนำคุณผ่านการตั้งค่าที่คุณสามารถดำเนินการทดสอบได้

ตัวควบคุมด้วยตนเอง
Humboldt ยังเสนอ HCM-5090 ซึ่งเป็นตัวบ่งชี้ดิจิตอลสำหรับใช้กับเครื่องจักรที่ดำเนินการด้วยตนเอง คอนโทรลเลอร์นี้มีคุณสมบัติหลายอย่างของตัวควบคุมอัตโนมัติของเรายกเว้นว่ามันถูกออกแบบมาเพื่อใช้กับปั๊มที่ดำเนินการด้วยตนเอง HCM-5090 รวมการตั้งค่าการทดสอบมาตรฐานเช่นเดียวกับตัวควบคุมอัตโนมัติ เพียงเลือกการทดสอบที่คุณต้องการเรียกใช้ในขณะที่คุณกำหนดค่าการทดสอบของคุณและคอนโทรลเลอร์จะแนะนำคุณผ่านการตั้งค่าที่คุณสามารถดำเนินการทดสอบได้

สำหรับการดำเนินการที่มีงบประมาณงบประมาณเรายังนำเสนอตัวบ่งชี้ i7 ซึ่งเป็นตัวบ่งชี้การโหลดดิจิตอลที่ใช้งานง่ายซึ่งจะแสดงทั้งโหลดสดและอัตราการโหลดในระหว่างการทดสอบ
