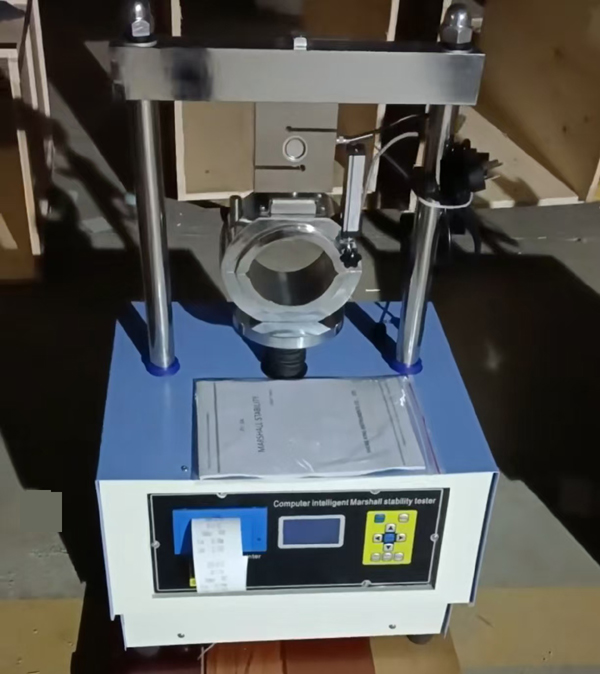

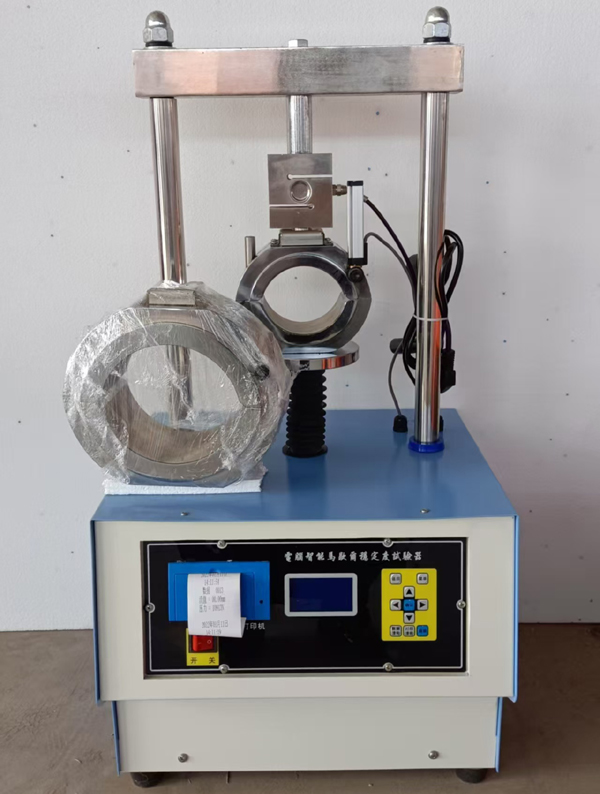

เครื่องทดสอบเสถียรภาพของ Marschel ที่ควบคุมด้วยคอมพิวเตอร์แอสฟัลต์
เครื่องมือการบดอัดของ Marshทั้งหมด Electric เป็นอุปกรณ์พิเศษสำหรับการขึ้นรูปชิ้นทดสอบในการทดสอบส่วนผสมของแอสฟัลต์มาร์แชล มันเหมาะสำหรับมาตรฐานการทดสอบมาร์แชล (T0702-2000) ของส่วนผสมแอสฟัลต์ เครื่องมือประกอบด้วยสองส่วน: เครื่องมือส่งและควบคุมกลไกกลไกการส่งสัญญาณเชิงกลคือมอเตอร์ตัวลดความเร็วและไดรฟ์โซ่ มอเตอร์ขับเคลื่อนตัวลดความเร็วและตัวลดเพื่อขับโซ่เพื่อหมุน บล็อกหยุดบนโซ่ขับค้อนมาตรฐานเพื่อเลื่อนขึ้นไปตามแกนนำระหว่างการเคลื่อนไหว เมื่อค้อนหนักกระทบลิ่มค้อนหนักและบล็อกบนโซ่จะถูกปลดและค้อนหนักก็มีอิสระที่จะตกลงไปตามก้านนำเพื่อตีชิ้นทดสอบ
1.1 ผลิตภัณฑ์นี้ใช้กับการทดสอบเสถียรภาพของมาร์แชลล์ของส่วนผสมแอสฟัลต์ (T0709-2011) และการทดสอบมาร์แชลล์ของตัวอย่างแกนตั้งพื้นผิวแอสฟัลต์ (T0710-2011) ตามที่กำหนดไว้ใน“ ขั้นตอนการทดสอบสำหรับส่วนผสมแอสฟัลต์ในวิศวกรรมทางหลวง”
1.2 เครื่องมือนี้เหมาะสำหรับการทดสอบความเสถียรของมาร์แชลล์และการทดสอบเสถียรภาพของมาร์แชลล์ที่ใช้น้ำซึ่งใช้สำหรับการออกแบบสัดส่วนผสมของส่วนผสมแอสฟัลต์หรือการตรวจสอบคุณภาพของการก่อสร้างทางเท้าแอสฟัลต์ การทดสอบเสถียรภาพของมาร์แชลล์น้ำแช่ (หรือการทดสอบเสถียรภาพของมาร์แชลล์สุญญากาศตามที่ต้องการ) ใช้เพื่อตรวจสอบความต้านทานต่อการลอกส่วนผสมแอสฟัลต์เมื่อสัมผัสกับน้ำและเพื่อตรวจสอบความเป็นไปได้ของการออกแบบสัดส่วนผสมผ่านการทดสอบเสถียรภาพของน้ำ
1.3 วิธีนี้ใช้กับตัวอย่าง Marshทั้งหมด มาตรฐานและตัวอย่างมาร์แชลขนาดใหญ่ที่เกิดขึ้นตามขั้นตอนที่ระบุไว้ใน T 0702 ของกฎระเบียบนี้
ⅱพารามิเตอร์ทางเทคนิคของ MAIN
1.1 ตัวอย่างมาร์แชลจะต้องเกิดขึ้นโดยวิธีการบดอัดตาม T 0702 ขนาดของตัวอย่างมาร์แชลมาตรฐานจะต้องเป็นไปตามข้อกำหนดของเส้นผ่านศูนย์กลาง 101.6 มม. ± 0.2 มม. และความสูง 63.5 มม. ± 1.3 มม. สำหรับตัวอย่างมาร์แชลขนาดใหญ่ขนาดจะต้องเป็นไปตามข้อกำหนดของเส้นผ่านศูนย์กลาง 152.4 มม. ± 0.2 มม. และความสูง 95.3 มม. ± 2.5 มม. จำนวนตัวอย่างในกลุ่มจะต้องไม่น้อยกว่า 4
1.2 วัดเส้นผ่านศูนย์กลางและความสูงของชิ้นงาน: ใช้คาลิปเปอร์เพื่อวัดเส้นผ่านศูนย์กลางที่อยู่ตรงกลางของชิ้นงาน ใช้มาตรวัดความสูงของชิ้นงานมาร์แชลหรือคาลิปเปอร์เพื่อวัดความสูงที่สี่ทิศทางสมมาตร 10 มม. ห่างจากขอบของตัวอย่างแม่นยำถึง 0.1 มม. และใช้ค่าเฉลี่ยเป็นความสูงของชิ้นงาน หากความสูงของชิ้นงานไม่เป็นไปตามข้อกำหนดของ 63.5 มม. ± 1.3 มม. หรือ 95.3 มม. ± 2.5 มม. หรือหากความแตกต่างของความสูงระหว่างทั้งสองด้านมากกว่า 2 มม. ตัวอย่างจะถูกทิ้ง
1.3 กำหนดความหนาแน่นของตัวอย่างตามวิธีการที่ระบุไว้ในขั้นตอนนี้และคำนวณตัวบ่งชี้ปริมาตรเช่นอัตราส่วนโมฆะเปอร์เซ็นต์ปริมาตรแอสฟัลต์ความอิ่มตัวของแอสฟัลต์และอัตราส่วนโมฆะรวมแร่
1. เงื่อนไขการทำงาน: อุณหภูมิแวดล้อม 0 ℃ – 60 ℃ความชื้นสัมพัทธ์ <85%
2. ข้อมูลจำเพาะทางเทคนิคของเมนเฟรม:
ความเร็วสูงขึ้นตามแนวตั้งของถาดทดสอบเครื่องมือ: 50 ± 5 มม./นาที
ระยะการเคลื่อนไหวสูงสุดของถาดเครื่องมือทดสอบ: 70 มม.
3. ข้อมูลจำเพาะทางเทคนิคหลัก:
ความแม่นยำของอุปกรณ์การวัดแรง: ± 10 N
ความแม่นยำของอุปกรณ์การวัดค่าการไหล: 1%
ช่วงสูงสุด: ⑴ค่าแรง: 50.00 kN ⑵ 0 – 25.00 มม.
4. ข้อมูลจำเพาะของเซ็นเซอร์โหลด:
ช่วงการทำงาน: 0 – 50 kN
ความเป็นเส้นตรง: 0.5%
5. ข้อมูลจำเพาะของเซ็นเซอร์การกระจัด:
ช่วงการทำงาน: 0 – 25 มม. (ช่วงสูงสุด 0 – 50 มม.)
ความละเอียด: 0.01 มม.
ความเป็นเส้นตรง: 0.3%
อุปกรณ์เสริม:
1) ZKCF-B ชนิดอุณหภูมิอุณหภูมิคงที่: การควบคุมอุณหภูมิที่แม่นยำถึง 1 ℃โดยมีความลึกไม่น้อยกว่า 150 มม.
2) ภาชนะบรรจุน้ำสูญญากาศ: รวมถึงปั๊มสุญญากาศและเครื่องอบผ้าสูญญากาศ
3) ZK101-2A ประเภทการพาความร้อนแบบบังคับให้เตาอบแห้ง
4) ยอดคงเหลือ 5kg/0.1g
5) เทอร์โมมิเตอร์: ค่าการสำเร็จการศึกษา 1 ℃
6) คาลิปเปอร์ 150 มม.
7) คนอื่น ๆ : เส้นด้ายฝ้าย, เนย
แนะนำเครื่องทดสอบเสถียรภาพของมาร์แชลล์แอสฟัลต์คอมพิวเตอร์ – โซลูชันที่ดีที่สุดสำหรับการทดสอบที่แม่นยำและมีประสิทธิภาพของการผสมแอสฟัลต์ ออกแบบมาสำหรับห้องปฏิบัติการและหน่วยงานควบคุมคุณภาพอุปกรณ์ขั้นสูงนี้ได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของการทดสอบแอสฟัลต์ที่ทันสมัยเพื่อให้มั่นใจว่าวัสดุของคุณเป็นไปตามมาตรฐานอุตสาหกรรมสูงสุด
เครื่องทดสอบเสถียรภาพของ Marschel นั้นมาพร้อมกับเทคโนโลยีการควบคุมคอมพิวเตอร์ขั้นสูงสำหรับการทำงานที่ราบรื่นและการเก็บข้อมูลที่แม่นยำ อินเทอร์เฟซที่ใช้งานง่ายทำให้กระบวนการทดสอบง่ายขึ้นช่วยให้ช่างเทคนิคสามารถตั้งค่าพารามิเตอร์ตรวจสอบความคืบหน้าและวิเคราะห์ผลลัพธ์ได้อย่างง่ายดาย ด้วยการก่อสร้างที่ทนทานและส่วนประกอบที่มีคุณภาพสูงผู้ทดสอบทำให้มั่นใจได้ถึงความน่าเชื่อถือและความทนทานทำให้มันเป็นสิ่งที่มีคุณค่าในการทดสอบใด ๆ
หนึ่งในคุณสมบัติที่โดดเด่นของเครื่องทดสอบเสถียรภาพของ Marshทั้งหมด Computer ที่ควบคุมด้วยแอสฟัลต์คือความสามารถในการทดสอบเสถียรภาพในแอสฟัลต์ผสมกับความแม่นยำที่ไม่มีใครเทียบ ผู้ทดสอบวัดความต้านทานของตัวอย่างยางมะตอยต่อการเสียรูปภายใต้ภาระให้ข้อมูลเชิงลึกเกี่ยวกับลักษณะการทำงานของวัสดุ ข้อมูลนี้มีความสำคัญสำหรับวิศวกรและผู้รับเหมาเพื่อให้แน่ใจว่าความทนทานและอายุการใช้งานของการผสมผสานของแอสฟัลต์ผสมได้รับการปรับให้เหมาะสม
นอกจากนี้เครื่องทดสอบเสถียรภาพของ Marschel ได้รับการออกแบบโดยคำนึงถึงความปลอดภัยและประสิทธิภาพ คุณสมบัติอัตโนมัติช่วยลดความเสี่ยงของข้อผิดพลาดของมนุษย์ในขณะที่การออกแบบขนาดกะทัดรัดช่วยให้สามารถรวมเข้ากับอุปกรณ์ห้องปฏิบัติการที่มีอยู่ได้อย่างง่ายดาย อุปกรณ์ยังรองรับมาตรฐานการทดสอบหลายแบบทำให้มีความหลากหลายเพียงพอที่จะตอบสนองความต้องการของโครงการที่แตกต่างกัน
โดยรวมแล้วเครื่องทดสอบเสถียรภาพของ Marshทั้งหมด Computer ที่ควบคุมด้วยแอสฟัลต์เป็นเครื่องมือที่ขาดไม่ได้สำหรับทุกคนที่เกี่ยวข้องกับการทดสอบแอสฟัลต์และการประกันคุณภาพ ด้วยเทคโนโลยีที่ทันสมัยความสะดวกในการใช้งานและประสิทธิภาพที่เชื่อถือได้ผู้ทดสอบนี้จะช่วยให้คุณได้ผลลัพธ์ที่ยอดเยี่ยมและรักษามาตรฐานสูงสุดในโครงการยางมะตอยของคุณ ลงทุนในเครื่องทดสอบความมั่นคงของมาร์แชลในวันนี้เพื่อเพิ่มขีดความสามารถในการทดสอบของห้องปฏิบัติการของคุณและช่วยกำหนดอนาคตของการทดสอบแอสฟัลต์!
